3-6 ProSYS – Manuale di Installazione e Programmazione
7. Cablaggio dei moduli con 8 uscite a collettore aperto. Il modulo con 8 uscite ha 8
uscite a collettore aperto (70 mA max.) identificate sul modulo come UO1 – UO8. Queste
uscite erogano un negativo applicato o rimosso al verificarsi dell’evento per il quale sono
state programmate. Per la programmazione degli eventi associati a queste uscite e del
tipo di attivazione delle uscite (sicurezza positiva o no), consultare il paragrafo Uscite di
Utilità nel Capitolo 5, Menù di Programmazione Tecnica.
8. Cablaggio del modulo uscite X-10. Il modulo uscite X-10 permette di interfacciare il
sistema ProSYS ai sistemi di automazione domestica con protocollo X-10 che permettono
di effettuare delle attuazioni trasmettendo dei comandi tramite la rete elettrica della
proprietà.
Y Dopo aver collegato il modulo all’interfaccia bus 485 del sistema,
connettere un cavo del tipo RJ25 (cavo telefonico a 4 fili) tra il connettore
ad innesto RJ11 del modulo X-10 e il dispositivo Trasmittente X-10 OM
(non fornito da RISCO).
Y Inserire il dispositivo Trasmittente X-10 OM in una presa di alimentazione
220V dell’impianto.
Y Inserire i dispositivi Ricevitori X-10 (non forniti da RISCO) nelle prese di
alimentazione 220V dell’impianto che comandano, luci, elettrodomestici
ecc..
Y Configurare i banchi di microinterruttori dei moduli Riceventi X-10 e del
Modulo Trasmittente X-10 come spiegato nelle istruzioni fornite con questi
moduli.
Y Per maggiori informazioni sulla codifica dei microinterruttori del modulo
uscite X-10 di RISCO, fare riferimento alle istruzioni fornite con l’unità.
Cablaggio dei Moduli di Espansione Alimentazione
ON
1 2 3 4
ON
OFF
SW1
BELL
LS

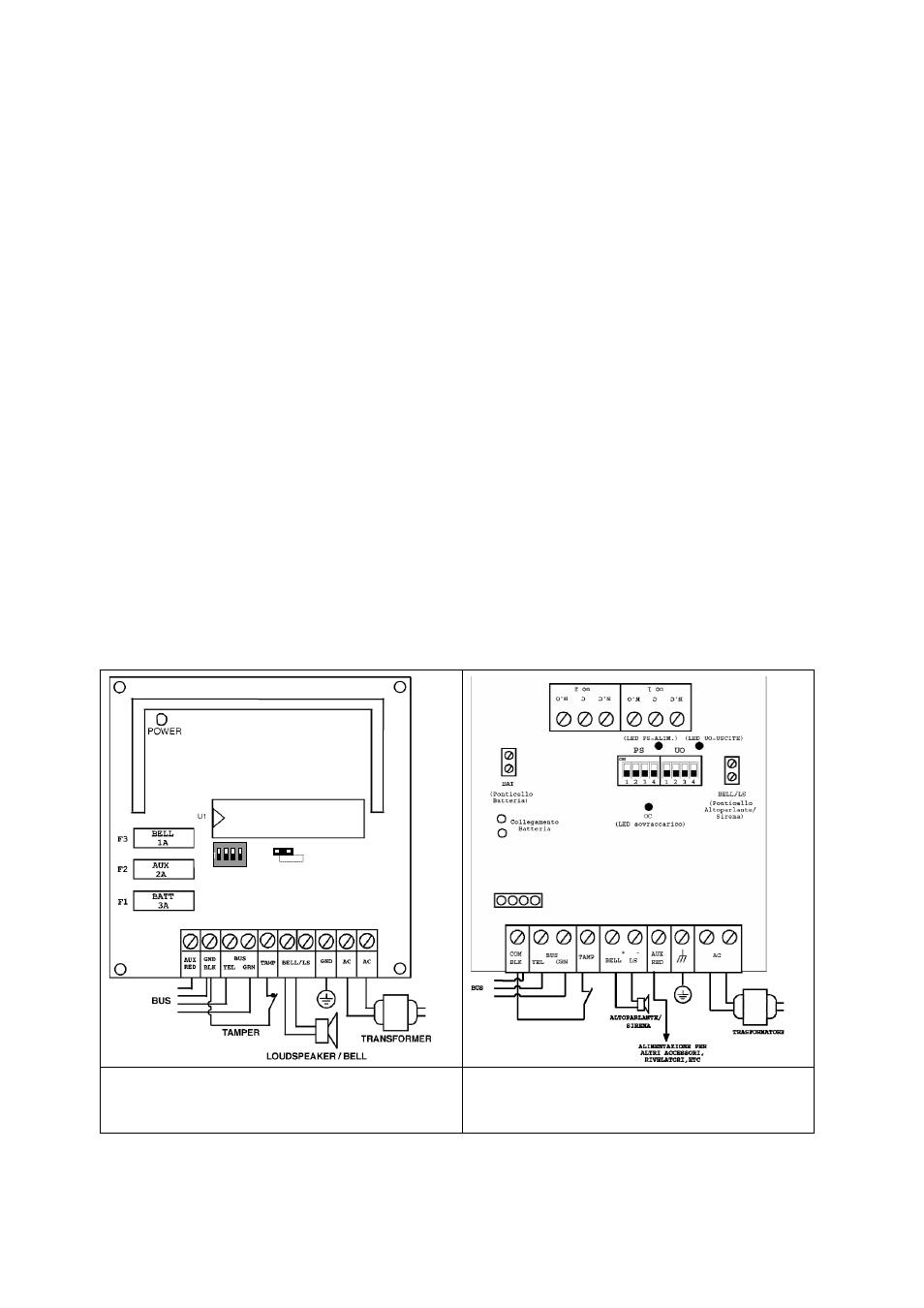

Figura 3-8: Modulo di Espansione
Alimentazione 1.3A (Esempio di Cablaggio
dell’alimentatore) Figure 3-9: Modulo di Espansione
Alimentazione 3A (Esempio di Cablaggio
dell’alimentatore)
