6.6 Collegamento dello sgancio a distanza per interruttore di
potenza CC
6.6.1 Dimensionamento del cavo di collegamento dello
sganciatore a lancio di corrente
Sunny String-Monitor comprende, in via opzionale, un interruttore di potenza CC con sgancio a
distanza. Lo sgancio a distanza avviene per azione di uno sganciatore ausiliario e un contatto di
ritorno. Lo sganciatore ausiliario può essere dimensionato come sganciatore a lancio di corrente o
sganciatore di minima tensione.
Per ottenere un intervento sicuro deve essere calcolata la sezione minima del cavo di collegamento
dello sganciatore a lancio di corrente. La scelta della sezione del cavo di collegamento dipende dai
fattori seguenti:
• numero di Sunny String-Monitor collegati
• lunghezza del cavo di alimentazione della tensione
• lunghezze dei cavi tra i Sunny String-Monitor collegati

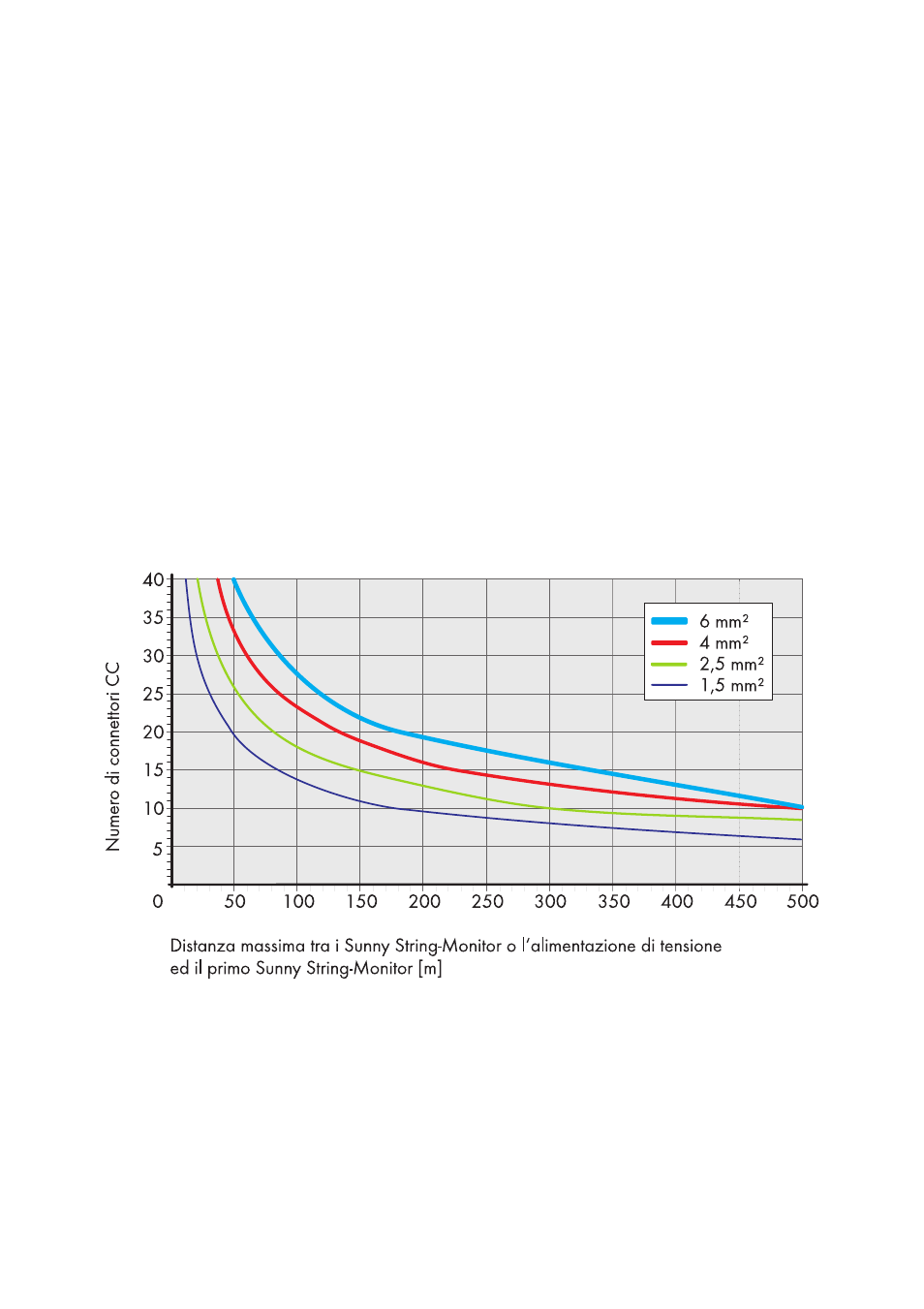

Figura 16: Interazione tra lunghezza cavo, numero di Sunny String-Monitor collegati e sezione trasversale del
cavo.
1. Calcolare il numero degli interruttori di potenza CC.
2. Calcolare la distanza massima tra i Sunny String‑Monitor o l'alimentazione di tensione e il
primo Sunny String-Monitor.
3. Rilevare la sezione minima del cavo dalla figura 16.
