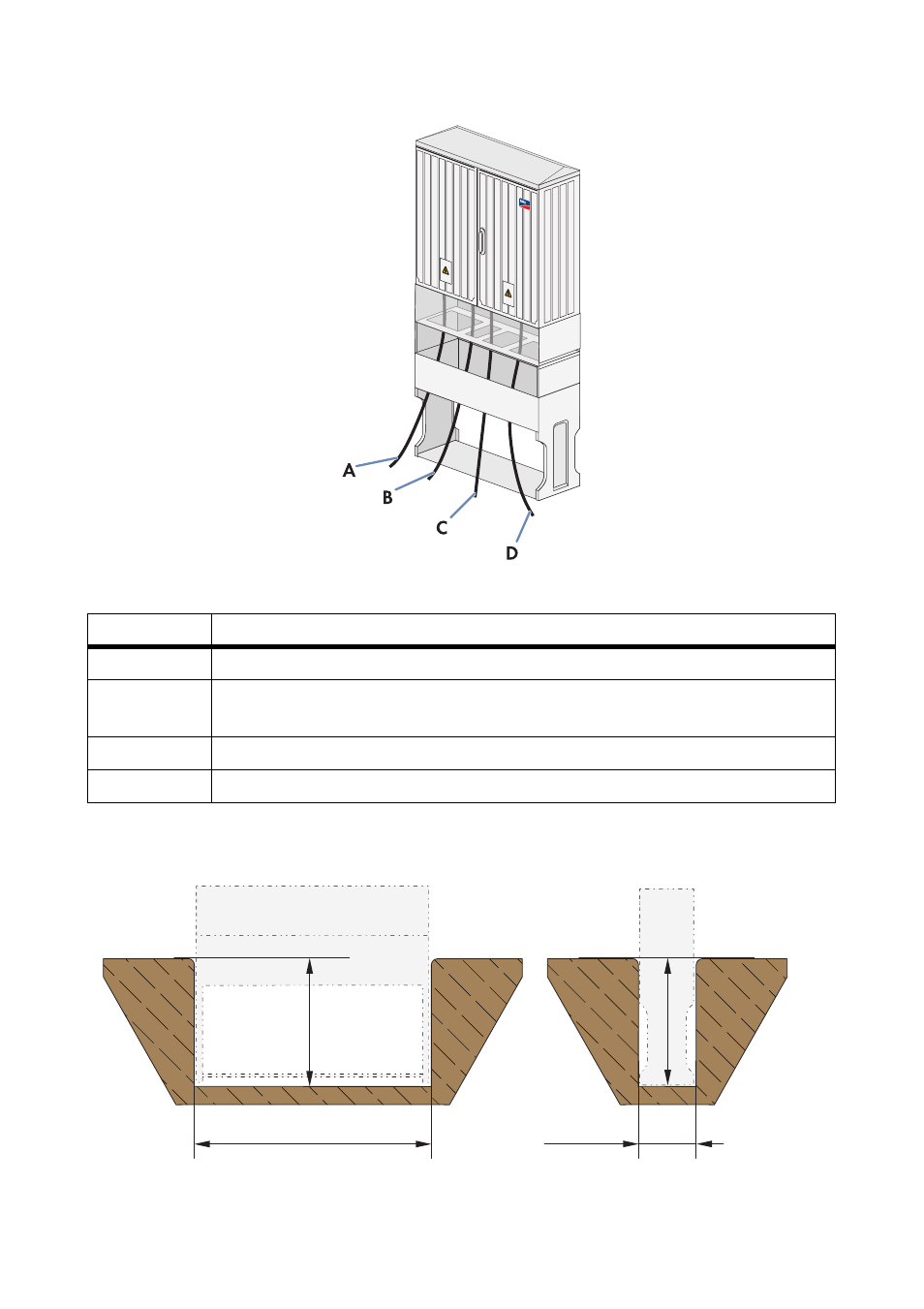

Figura 6: Disposizione dei cavi nell'area dello zoccolo
5.1.2 Installazione dello zoccolo
Figura 7: Dimensioni del basamento nello zoccolo
Posizione Descrizione
A Cavo di stringa FV+
B Cavo di messa a terra, cavo di comunicazione RS485, cavo per sgancio a
distanza (opzionale)
C Cavo principale CC su Sunny Central
D Cavo di stringa FV −
1 060 mm
595 mm 595 mm
245 mm
