SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSM16-24-IA-IIT105120 33
Procedura:
• Preparazione di connettori a spina CC SUNCLIX
• Collegamento di connettori a spina CC SUNCLIX a Sunny String-Monitor
Preparazione di connettori a spina CC SUNCLIX

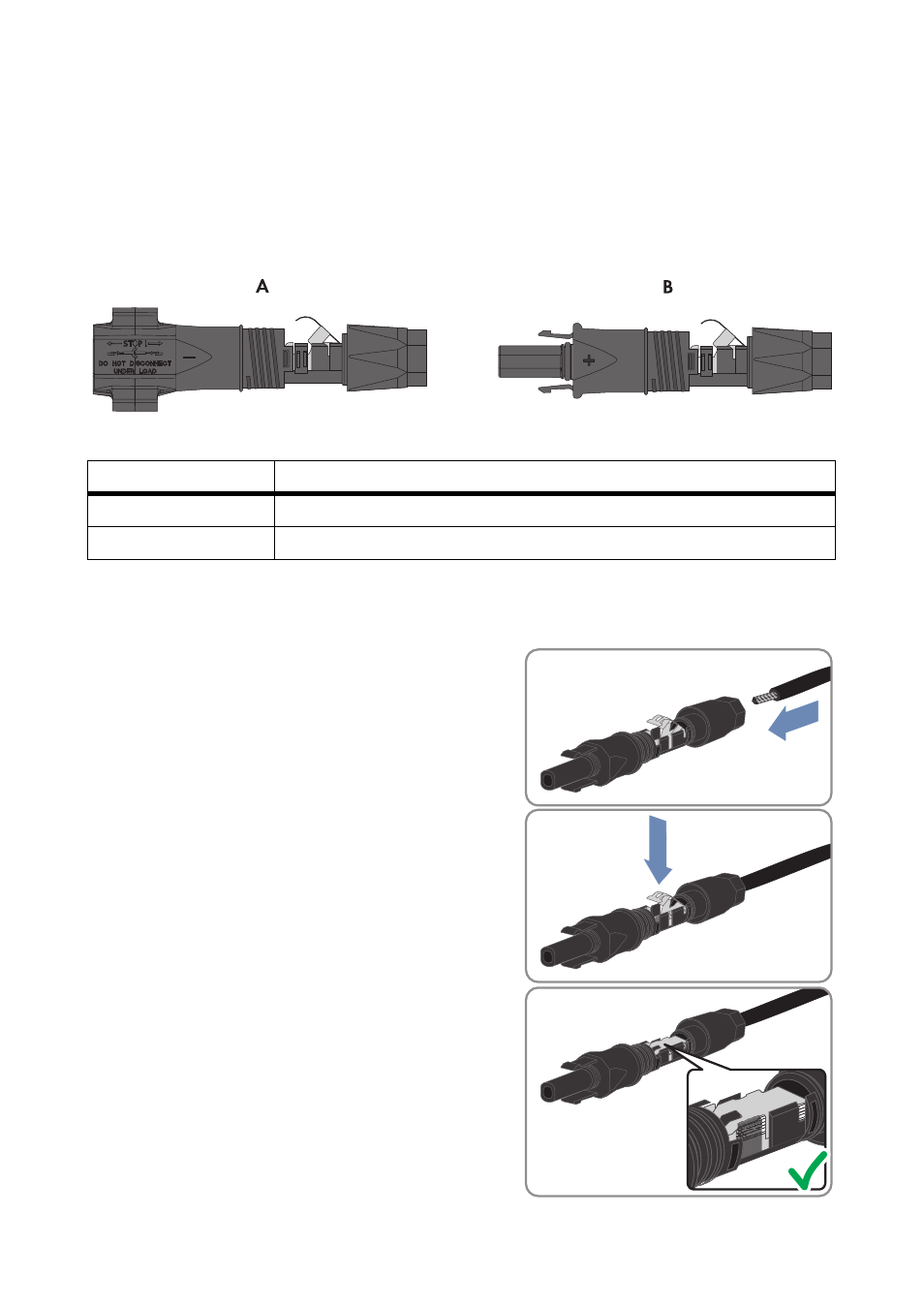

Figura 13: Connettore a spina CC SUNCLIX
Per preparare ogni connettore a spina CC, procedere come segue.
1. Tagliare a misura e denudare il filo di 12 mm.
2. Introdurre il filo denudato fino all'arresto nel
connettore a spina CC, osservando la corretta
polarità e il tipo di spina.
3. Premere il morsetto verso il basso.
☑ Il morsetto scatta in posizione.
☑ Il cavetto è visibile nella camera del morsetto.
Posizione Descrizione
A Connettore a spina CC negativo
B Connettore a spina CC positivo
+
++
++
