5 Montaggio SMA Solar Technology AG
26 SSM16-24-IA-IIT105120 Istruzioni per l’installazione
1. Scavare una fossa. Osservare al riguardo la profondità d'interramento dello zoccolo.Consiglio:
sui lati di Sunny String‑Monitor è marcata la profondità massima d'interramento.
2. Introdurre lo zoccolo nella fossa scavata con il lato del pannello dello zoccolo rivolto in avanti.
3. Rimuovere il pannello superiore zoccolo.
4. Posare tutti i cavi di collegamento, precedentemente raggruppati, nello spazio dello zoccolo.
5. Riempire la fossa per metà con ghiaia o sabbia. Ricorrere a una granulazione compresa tra
2 mm e 4 mm.

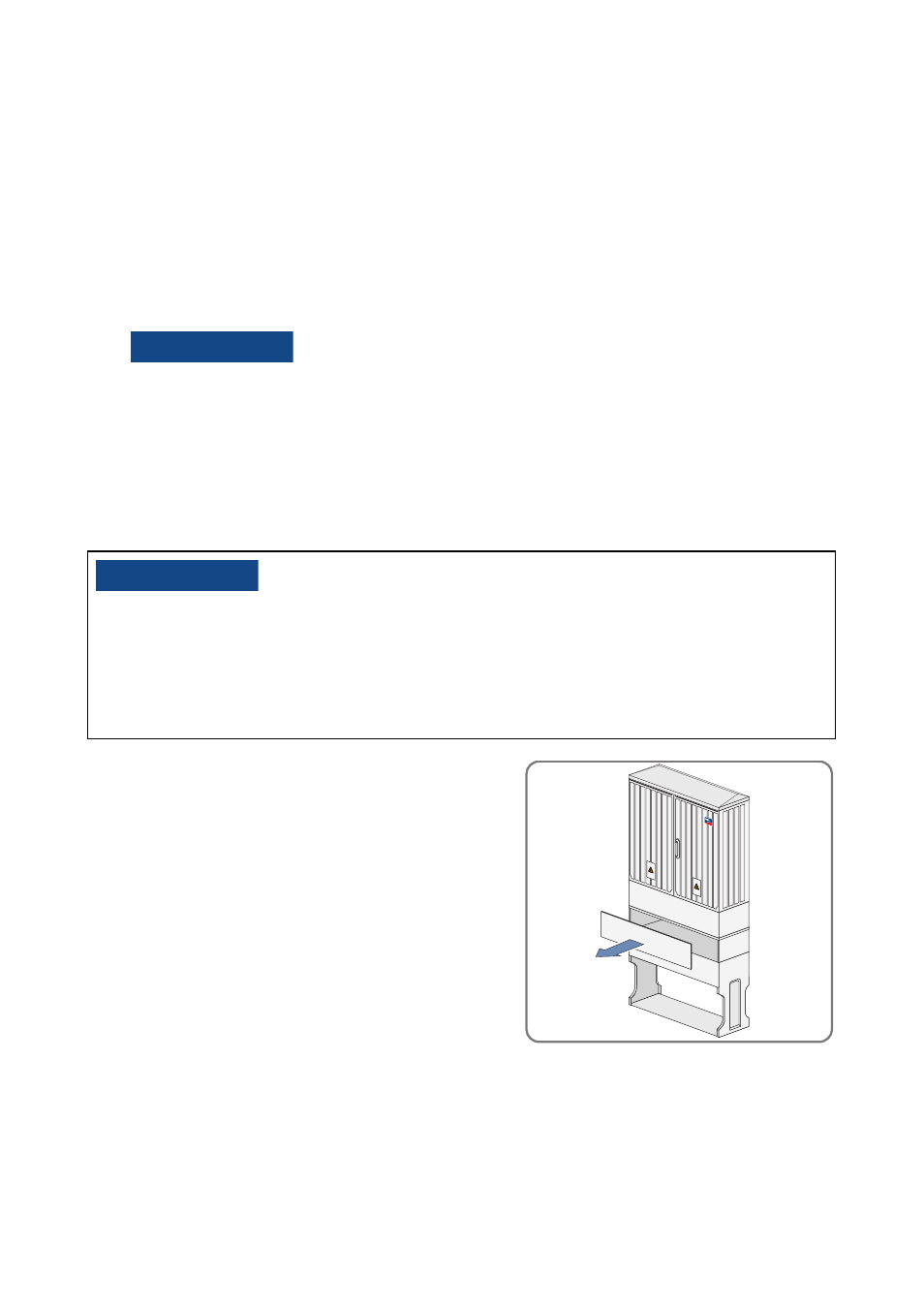

5.1.3 Montaggio di Sunny String-Monitor su zoccolo
1. Allentare 4 viti di fissaggio sulla piastra di fondo di
Sunny String‑Monitor.
2. Rimuovere il pannello superiore dello zoccolo.
3. Porre Sunny String-Monitor sullo zoccolo.
4. Fissare Sunny String-Monitor sullo zoccolo
utilizzando le viti tolte precedentemente.
5. Introdurre i cavi di collegamento in Sunny String-
Monitor, attraverso la piastra di fondo, e fissarli
alla guida di supporto interna.
6. Montare le 2 viti di sicurezza sul lato interno della
piastra di fondo, per proteggere il pannello
superiore dello zoccolo da aperture non autorizzate.
6. "77*40
L'infiltrazione di umidità può causare condensa, corrosione e correnti di dispersione.
L'utilizzo del materiale isolante dello zoccolo previene la formazione di condensa.
• Riempire il vano restante dello zoccolo con materiale isolante. Ricorrere a una
granulazione compresa tra 4 mm e 8 mm.
"77*40
Danneggiamento dei pressacavi e delle connessioni a spina dovuto a trasporto e
montaggio inadeguati.
I pressacavi e le connessioni a spina sporgono dall'involucro.
• Durante il trasporto e il montaggio assicurarsi che i pressacavi e le connessioni a spina non
subiscano danni.
