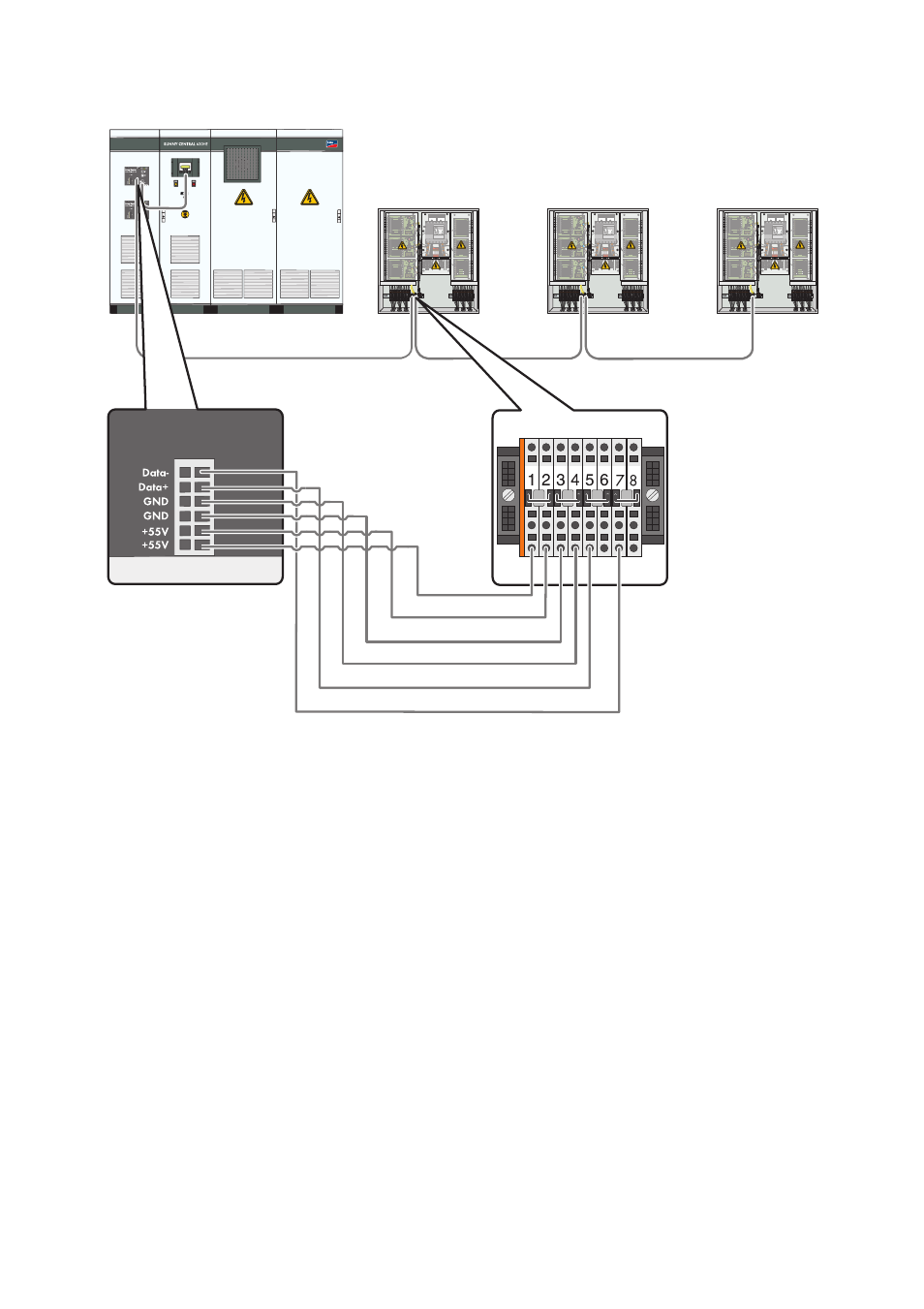

Figura 15: Collegamento dei cavi dati tra Sunny Central della serie HE-11 e i Sunny String‑Monitor
1. Introdurre il cavo dati in Sunny Central (consultare al riguardo le istruzioni per l'installazione di
Sunny Central corrispondente).
2. Denudare i fili del cavo dati rispettivamente di 8 mm.
3. Staccare l'etichetta fissata sul punto di collegamento dell'hub.
4. Collegare i fili del cavo dati ai morsetti di collegamento sull'hub come indicato nello schema
elettrico di Sunny Central, osservando la disposizione dei morsetti del cavo dati.
