SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSM16-24-IA-IIT105120 31

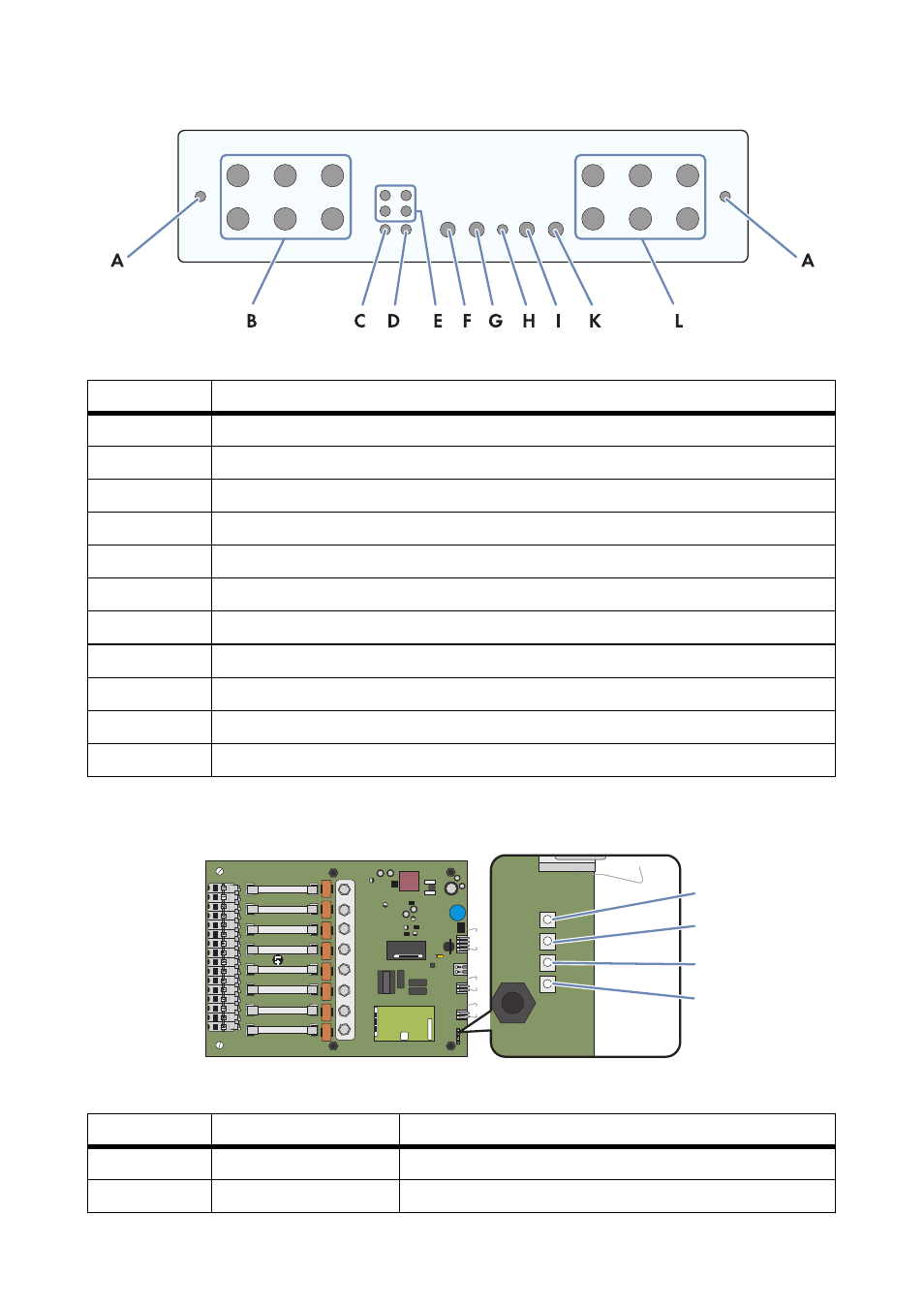

Figura 11: Panoramica inferiore di Sunny String‑Monitor (esempio)
Figura 12: LED di segnalazione della condizione di funzionamento
Posizione Descrizione
A Bocchettoni di deflusso acqua
B Passacavo per il collegamento delle stringhe, polo +
*
*
opzionale con connettore CC
C Passacavo per il collegamento del cavo dati in arrivo
D Passacavo per il collegamento del cavo dati in uscita
E Passacavi per il collegamento dello sgancio a distanza
F Passacavo per il collegamento del cavo principale CC polo +
**
**
opzionale
G Passacavo per il collegamento del cavo principale CC polo +
H Passacavo per il collegamento del cavo di messa a terra
I Passacavo per il collegamento del cavo principale CC polo −
K Passacavo per il collegamento del cavo principale CC polo −
**
L Passacavo per il collegamento delle stringhe, polo −
*
Posizione LED Indicazione della funzione
A LED 1, verde Ingresso digitale, protezione antifurto opzionale
B LED 2, verde Scaricatore di sovratensioni
