SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSM16-24-IA-IIT105120 39
S

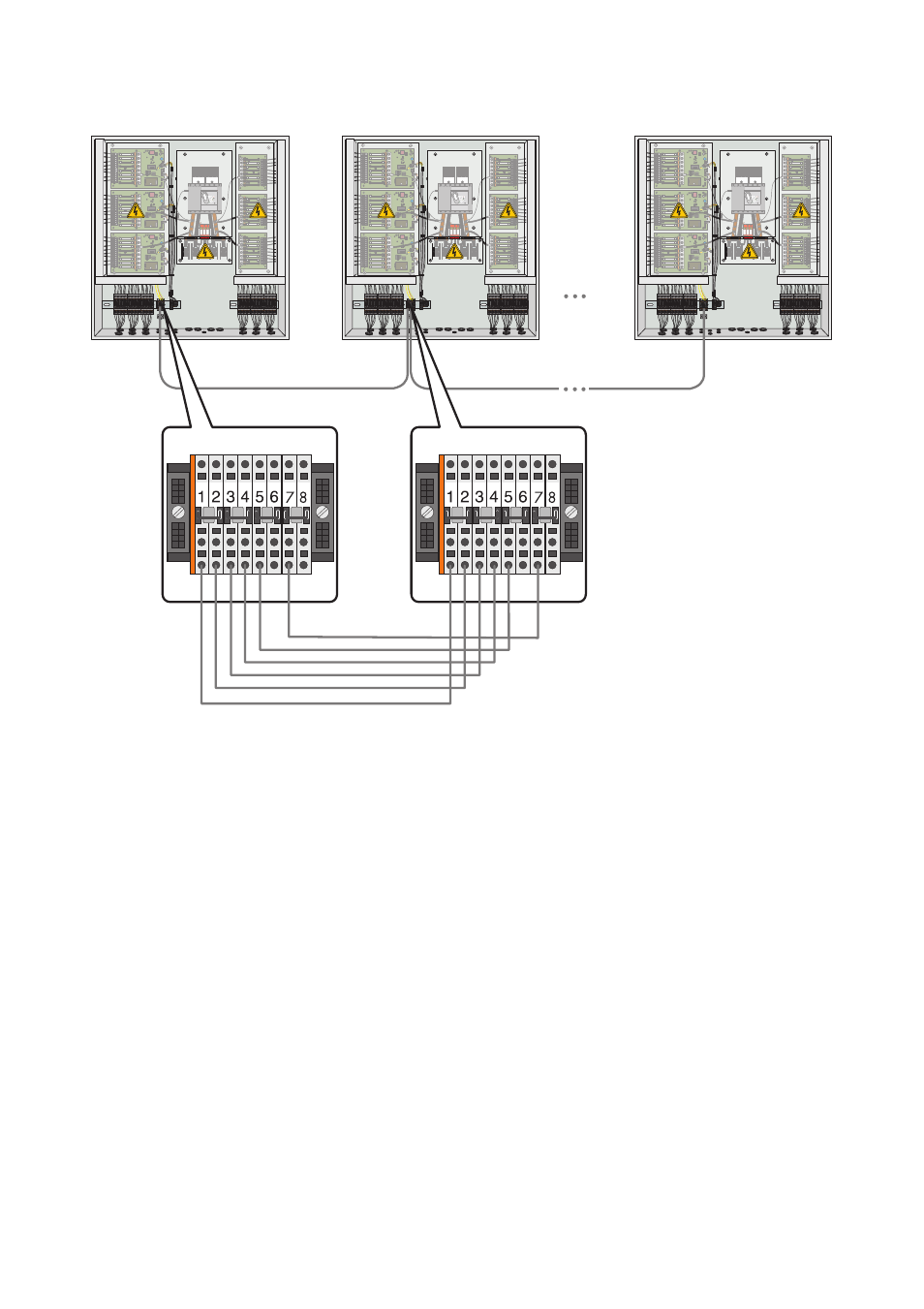

Figura 14: Collegamento dei cavi dati tra i Sunny String-Monitor
1. Denudare i fili del cavo dati rispettivamente di 8 mm.
2. Staccare l'etichetta dalla morsettiera di comunicazione.
3. Collegare i fili del cavo dati ai morsetti di collegamento osservando la disposizione dei morsetti.
4. Realizzare il cablaggio tra i singoli Sunny String-Monitor in un bus, osservando la disposizione
dei morsetti del cavo dati.
6.5.4 Collegamento dei cavi dati in Sunny Central
Per i Sunny Central 100/200/250/350, come pure per i Sunny Central della serie HE--11, il
collegamento del cavo dati ha luogo a partire da Sunny String-Monitor sull'hub. Esistono 2 ingressi
per la comunicazione, a ciascuno dei quali è possibile collegare fino a 10 Piggy-Back per
l'elaborazione di dati.
Per i Sunny Central della serie CP e HE-20, Sunny String‑Monitor può essere collegato a una propria
morsettiera (per il collegamento dei Sunny String-Monitor ai Sunny Central della serie CP e HE-20
consultare le istruzioni per l'installazione dell'inverter centrale corrispondente). Esistono 3 ingressi per
la comunicazione, a ciascuno dei quali è possibile collegare fino a 10 Piggy-Back per l'elaborazione
di dati.
