6.2 Collegamento delle stringhe FV
6.2.1 Calcolo del numero massimo di stringhe per ingresso di
misurazione
In Sunny String-Monitor è consentito il collegamento in parallelo di più stringhe FV. Il numero massimo
di stringhe FV collegate in parallelo dipende dalla tolleranza impostabile e può essere stabilito nel
modo seguente:

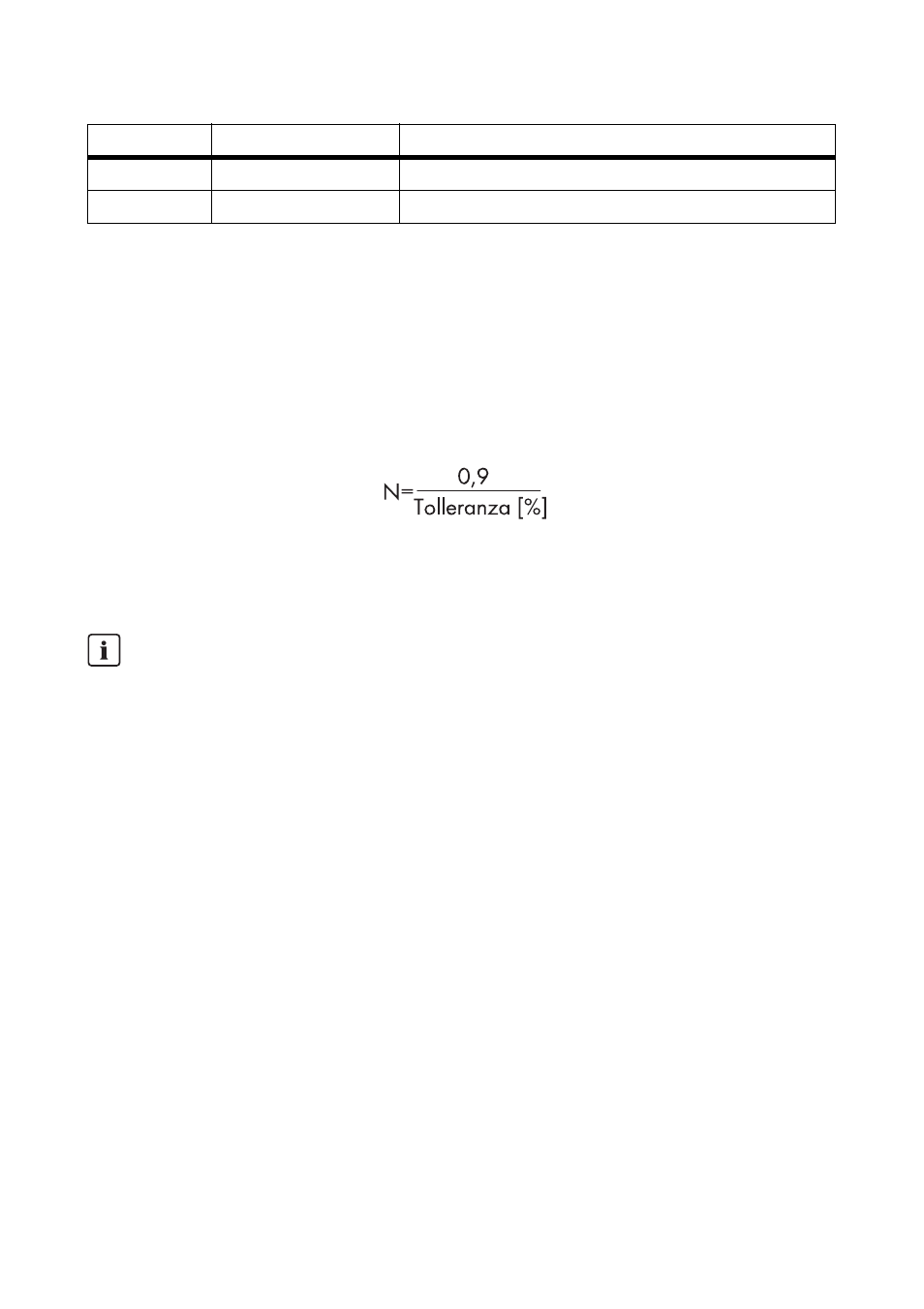

N = numero massimo di stringhe FV collegabili in parallelo
Il parametro "Tolleranza" può essere impostato, a seconda del tipo di inverter centrale, mediante
Sunny Central Control, Sunny Data Control o Sunny WebBox.
6.2.2 Collegamento di stringhe FV ai morsetti sezionatori
1. Togliere i tappi ciechi dai pressacavi per ogni passacavo.
2. Introdurre le stringhe all'interno dell'involucro attraverso i pressacavi. Fare attenzione alla
corretta polarità.
3. Tagliare a misura e denudare i fili di 12 mm.
4. Collegare i fili ai morsetti sezionatori. Fare attenzione alla corretta polarità.
5. Serrare i pressacavi.
6.2.3 Collegamento di stringhe FV a connettori a spina CC
SUNCLIX
Presupposto:
☐ Per ogni cavo di stringa è disponibile 1 connettore a spina CC SUNCLIX.
☐ È disponibile un cavo FV1-F.
C LED 3, arancione Trasmissione dati
D LED 4, rosso Guasto nella scheda di comando
Numero massimo di stringhe
Se si collegano in parallelo più stringhe FV del numero massimo calcolato, sarà impossibile
individuare il guasto ad una stringa FV.
• Osservare il numero massimo di stringhe FV collegabili in parallelo.
Posizione LED Indicazione della funzione
