6 Collegamento elettrico SMA Solar Technology AG
30 SSM16-24-IA-IIT105120 Istruzioni per l’installazione
6 Collegamento elettrico
6.1 Panoramica dei punti di collegamento

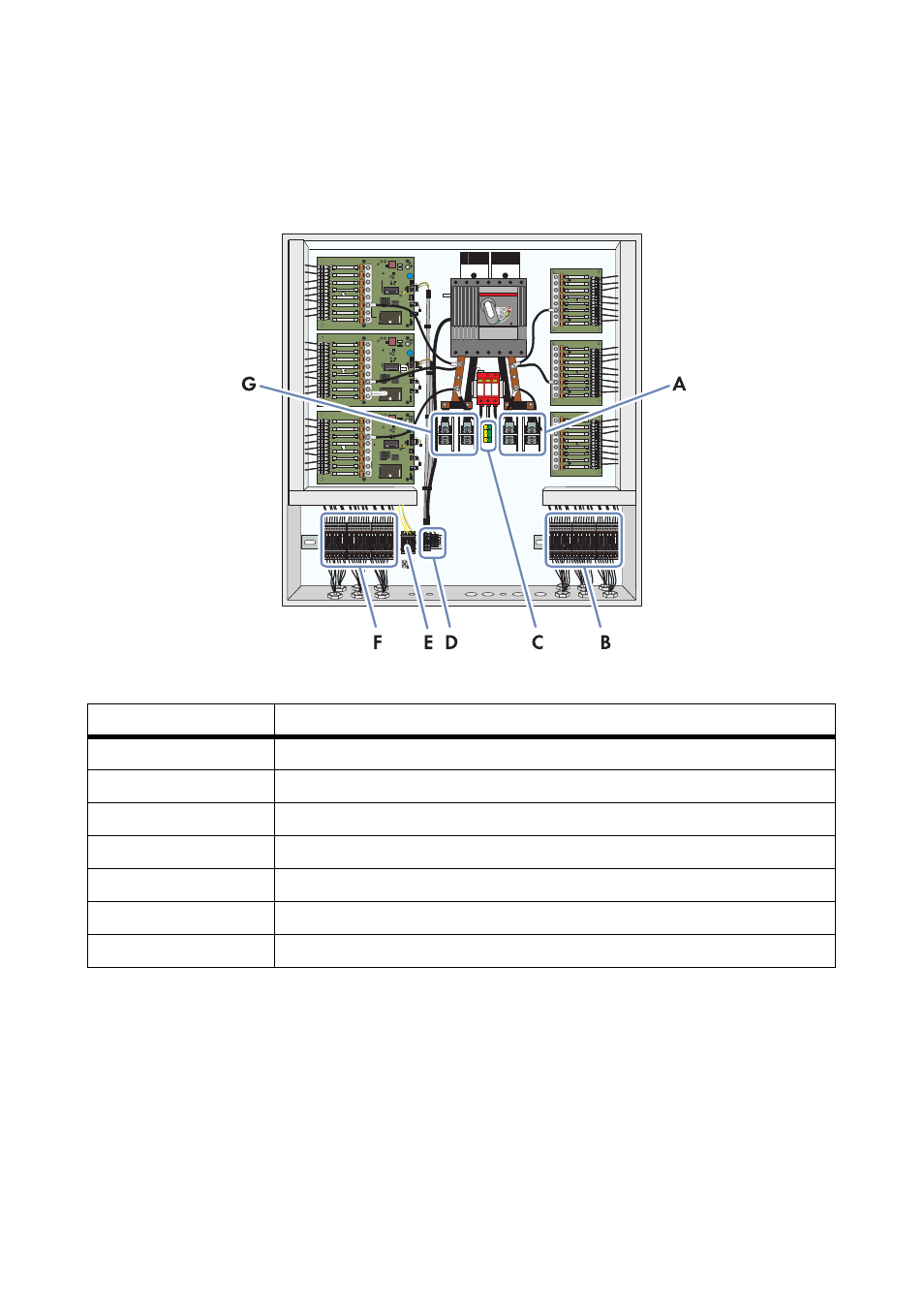

Figura 10: Morsetti per collegamenti
Posizione Descrizione
A Collegamento del cavo principale CC polo −
B Collegamenti stringa CC polo −
C Collegamento del cavo di messa a terra
D Collegamento per sgancio a distanza
*
* opzionale
E Collegamento del cavo dati
F Collegamenti stringhe polo +
G Collegamento del cavo principale CC polo +
