6 Collegamento elettrico SMA Solar Technology AG
34 SSM16-24-IA-IIT105120 Istruzioni per l’installazione

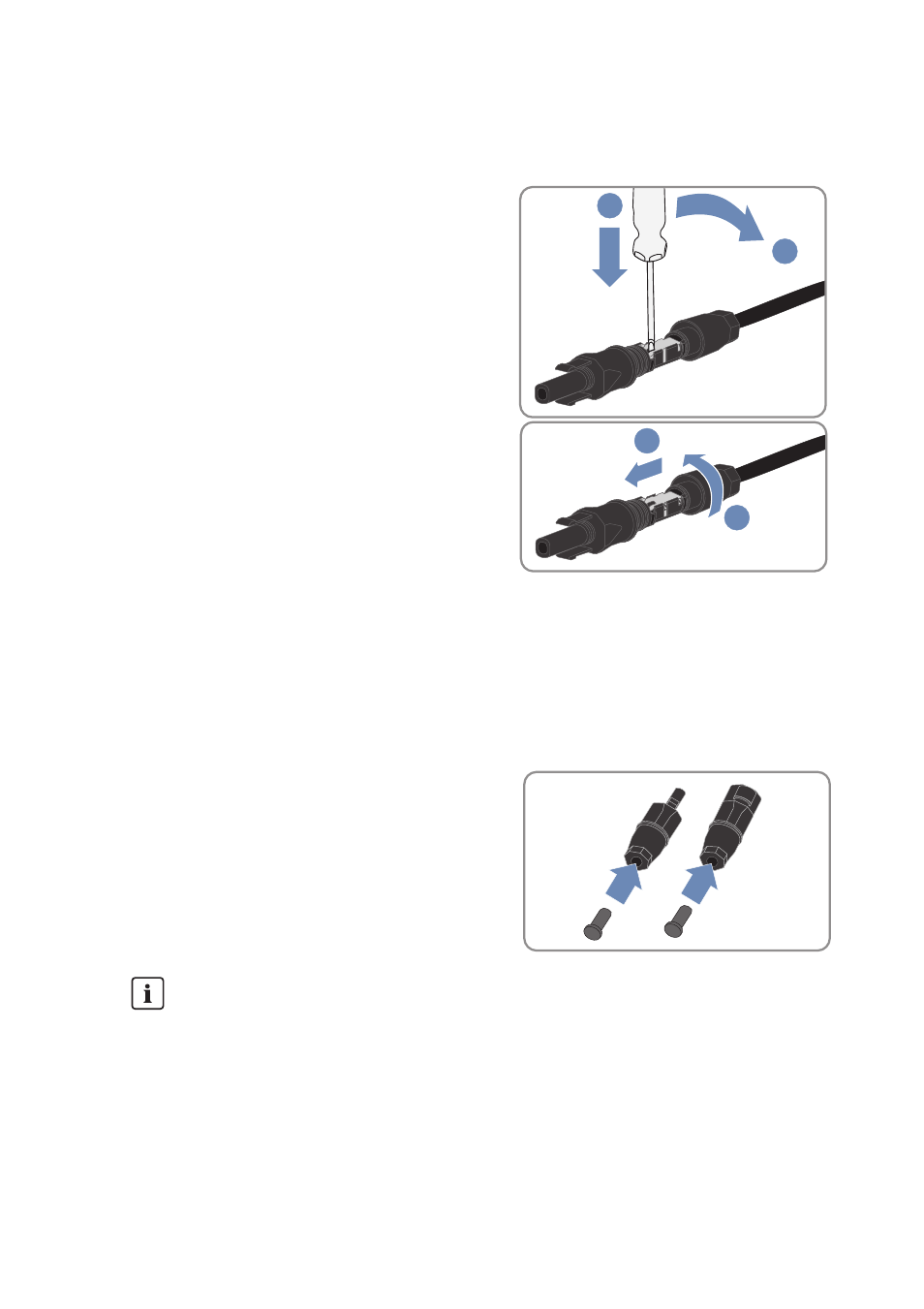

✖ Il cavetto non è visibile nella camera?
Il cavetto non è correttamente in sede.
• Allentare il morsetto, agganciandolo e
sollevandolo con un cacciavite dal tagliente
largo 3,5 mm.
• Estrarre il filo e ricominciare dal punto 2.
4. Spingere il collegamento a vite sulla filettatura e
serrare fino in fondo (coppia di 2 Nm).
Collegamento di connettori a spina CC SUNCLIX a Sunny String-Monitor
1. Rimuovere i tappi per il trasporto dai tutti i connettori a spina CC.
2. Collegare i connettori a spina CC preparati con il Sunny String-Monitor.
☑ I connettori a spina CC si inseriscono con un scatto.
3. Assicurare che tutti i connettori a spina siano saldamente inseriti.
4. Introdurre i tappi ermetici nei connettori a spina
CC non richiesti. In questo modo si chiudono a
tenuta i connettori a spina CC.
5. Inserire i connettori a spina CC con i tappi ermetici negli ingressi CC rimanenti di Sunny
String‑Monitor. In questo modo Sunny String-Monitor è chiuso a tenuta.
Tappi ermetici
I tappi ermetici in dotazione sono adatti solo a connettori a spina CC.
• Non introdurre i tappi ermetici negli ingressi CC di Sunny String‑Monitor.
+
