SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSM16-24-IA-IIT105120 37
6. Eseguire la messa a terra del suddetto cavo in prossimità di Sunny String-Monitor, ricorrendo
ad es. a un dispersore di terra.
6.5 Collegamento del cavo dati
6.5.1 Scelta del cavo dati
Il cavo dati della comunicazione RS485 e alimentazione di tensione collega Sunny String-Monitor a
Sunny Central.
• Servirsi per il cavo dati della comunicazione RS485 e alimentazione di tensione +55 VCC di
un cavo comune del tipo Li2YCYv (TP) 4 x 2 x 0,5 mm.
6.5.2 Collegamento del contatto schermato del cavo dati
1. Rimuovere il tappo cieco dal pressacavo.
2. Introdurre il cavo dati all'interno dell'involucro attraverso il pressacavo.
3. Denudare il cavo dati.

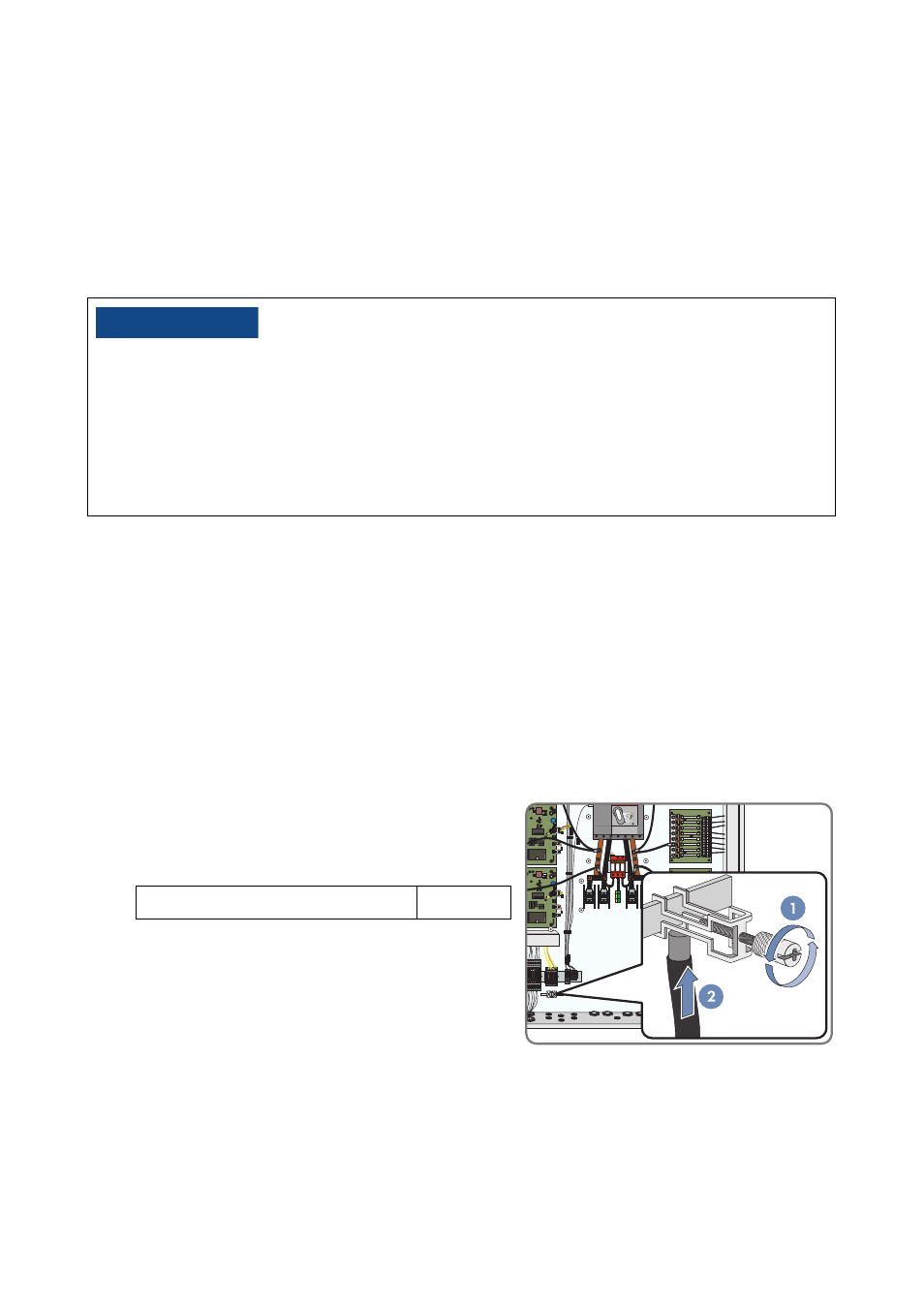

4. Allentare la vite zigrinata dei morsetti schermati e
infilarvi i cavi. Posare le schermature dei cavi sulle
barre di schermatura.
5. Serrare i morsetti schermati solo a mano. per
evitare di danneggiare l'isolamento.
6. Serrare il pressacavo.
"77*40
Danneggiamento dell'elettronica dovuto alla errata posa dei cavi.
Per un funzionamento regolare di Sunny String-Monitor e Sunny Central devono essere osservate
le direttive CEM.
• Posare separatamente il cavo principale CA/CC e il cavo dati separati, a una distanza
reciproca superiore a 400 mm.
• Applicare la schermatura del cavo dati in Sunny Central e in Sunny String‑Monitor.
Diametro massimo di schermatura 8 mm
