3 Descrizione del prodotto SMA Solar Technology AG
14 SSM16-24-IA-IIT105120 Istruzioni per l’installazione
3 Descrizione del prodotto
3.1 Sunny String‑Monitor SSM16‑11 / SSM24‑11
Sunny String‑Monitor è un distributore secondario CC, al quale è possibile il collegamento in
parallelo di più stringhe. Sunny String-Monitor monitora le correnti di ingresso delle stringhe e
individua i guasti.

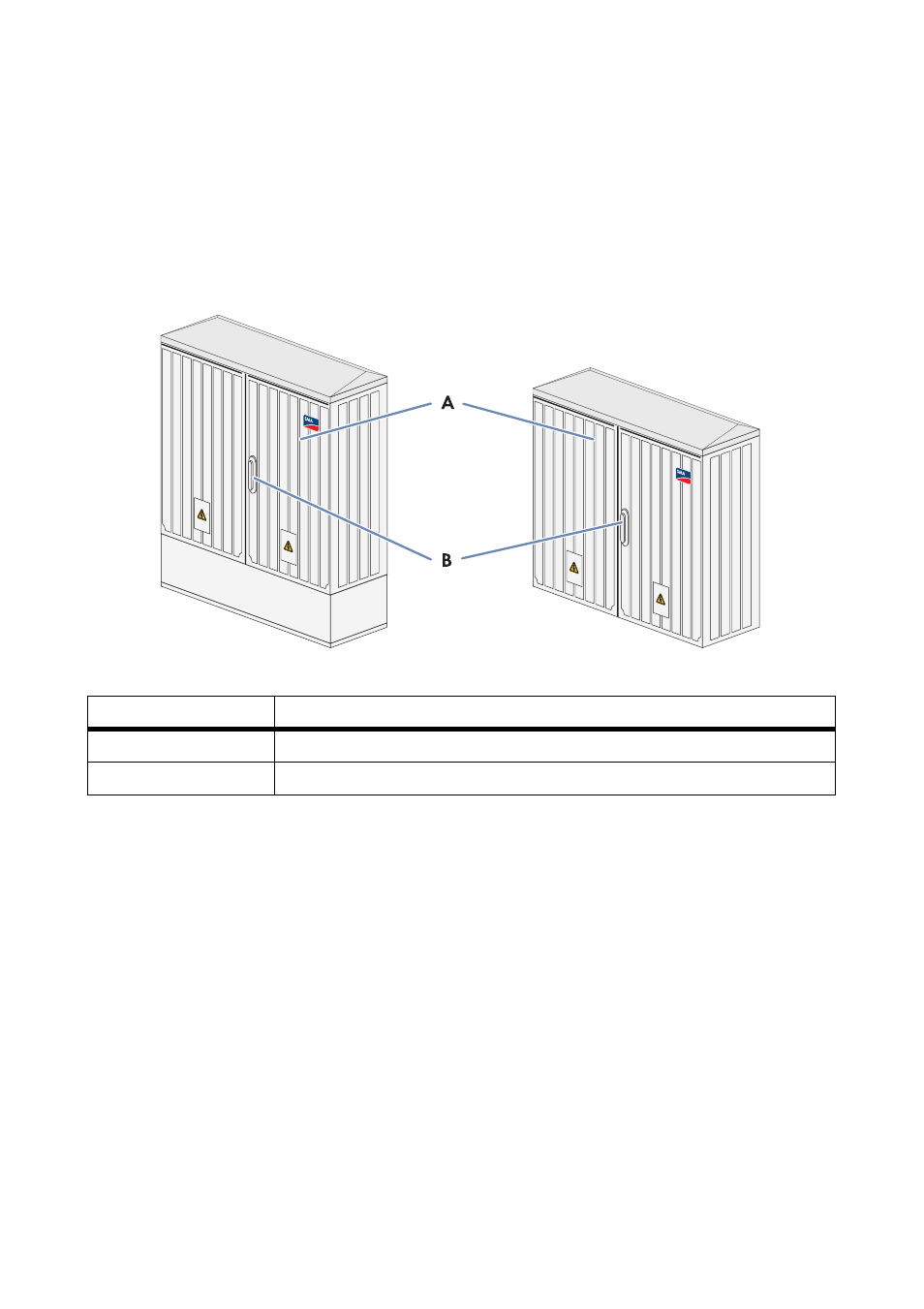

Figura 2: Struttura di Sunny String‑Monitor
Le correnti di stringa sono monitorate dalla scheda String Monitor Unit installata in Sunny String-
Monitor. Sulla scheda SMU è integrato un Piggy-Back per elaborazione dati. Il Piggy-Back per
elaborazione dati presiede la gestione delle correnti di stringa e l'impostazione dei parametri della
scheda SMU.
I fusibili di stringa presenti in Sunny String-Monitor proteggono i moduli delle stringhe FV da correnti
inverse.
3.2 Monitoraggio corrente di stringa
Il monitoraggio di correnti di stringa avviene da parte della scheda String Monitor Unit (SMU). La
String Monitor Unit misura le correnti di stringa e calcola in modo costante i valori medi delle correnti
di stringa. La SMU confronta le correnti di stringa con i valori medi. Se una corrente di stringa è
superiore o inferiore al valore medio oltre alla tolleranza impostata, appare l'avviso 380 "SMU".
Posizione Descrizione
A Sportelli
B Serratura dell'armadio elettrico
