13 Messa fuori servizio
13.1 Scollegamento di un connettore da pannello CA
Lo smontaggio e la nuova preparazione del connettore da pannello CA possono
essere eseguiti soltanto entro 72 ore
• Complessivamente il connettore da pannello CA può essere smontato max 3 volte e
soltanto entro le prime 72 ore dopo il primo montaggio.
• Trascorse 72 ore non è più possibile smontare il connettore da pannello CA.
• Il cavo deve essere accorciato nuovamente prima di ciascuna operazione di
preparazione.
Procedura:
1.
Pericolo di morte per folgorazione
Il connettore da pannello CA non può essere disinserito sotto carico.
• Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
• Assicurarsi che i moduli fotovoltaici siano coperti.

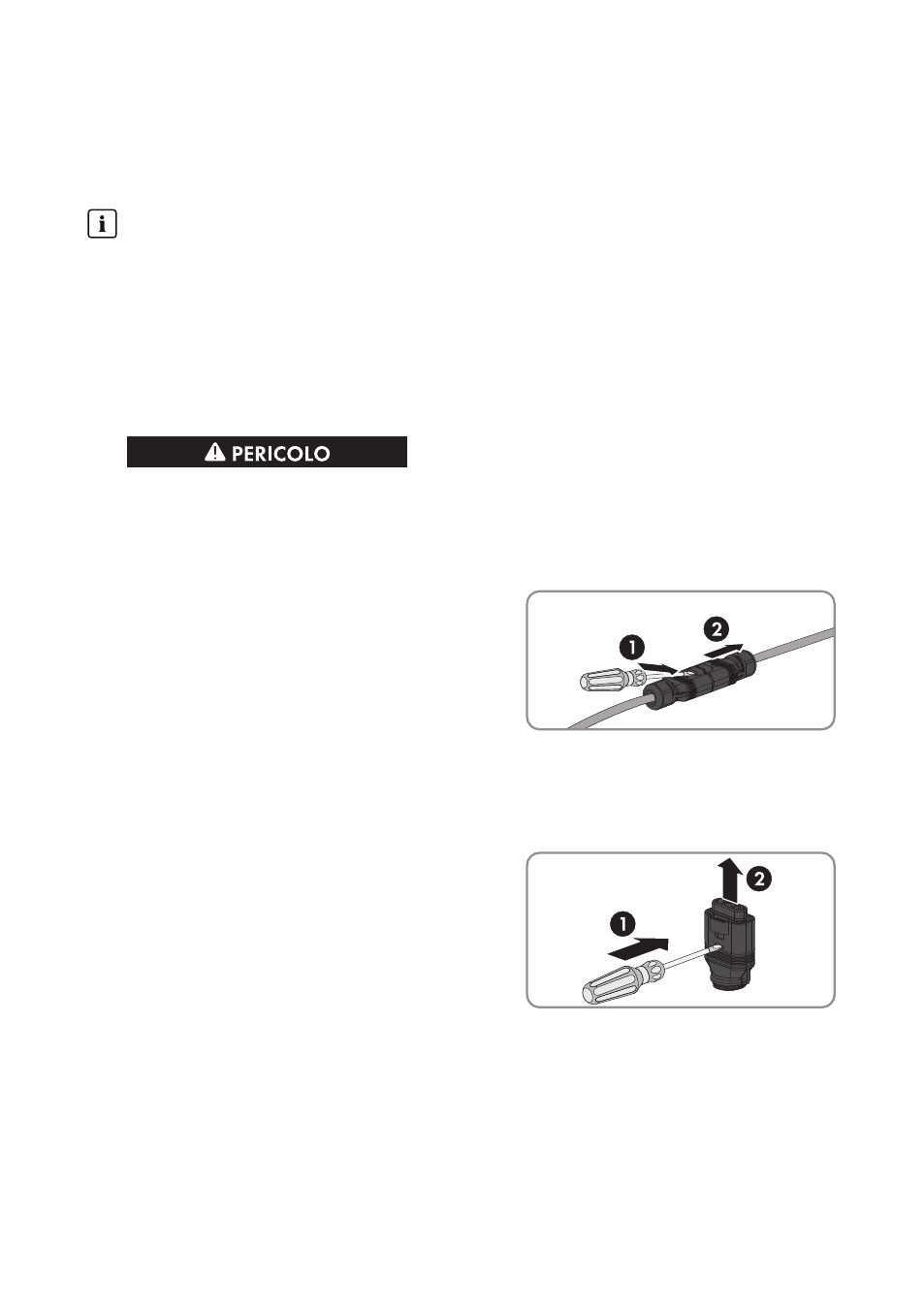

2. Sbloccare ed estrarre il connettore da pannello
CA dal terminale del cavo CA dell’inverter. A
tale scopo utilizzare un cacciavite a taglio da 4
mm, infilarlo nella fessura ampia del connettore
da pannello CA e fare leva. Al contempo
estrarre il terminale CA.
3. Smontare se necessario il connettore da pannello CA:
• Allentare il raccordo dell’involucro del connettore.
• Estrarre la guarnizione dall’apertura della filettatura. Nel farlo, assicurarsi di non
danneggiare le lamelle dell’involucro del connettore.
• Staccare l’involucro del connettore dal
corpo isolante. A tal fine, inserire un
cacciavite a taglio da 4 mm nella piccola
fessura dell’involucro del connettore e
sbloccare i fermi così che il corpo isolante si
stacchi dall’involucro del connettore.
• Allentare tutte e 3 le viti con un cacciavite ed estrarre i conduttori.
• Accorciare il cavo prima di preparare nuovamente il connettore da pannello CA.
• Se necessario, preparare nuovamente il connettore da pannello CA (v. cap. 6.4
“Preparazione del connettore da pannello CA”, pag. 33).
