Requisiti:
☐ Per la protezione può essere impiegato un interruttore automatico da max 16 A.
☐ Non è consentito collegare utilizzatori tra i singoli inverter.
☐ Per il collegamento dei cavi CA a Sunny Boy è consentito utilizzare solo i cavi CA suggeriti da
SMA Solar Technology AG (v. cap. 15 “Accessori e ricambi”, pag. 73).
☐ Per coprire distanze maggiori tra 2 inverter, utilizzare il connettore da pannello CA (v.
cap. 6.4 “Preparazione del connettore da pannello CA”, pag. 33).
Procedura:
1.
Pericolo di morte per folgorazione
I terminali CA non possono essere disinseriti sotto carico.
• Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
• Assicurarsi che i moduli fotovoltaici siano coperti.

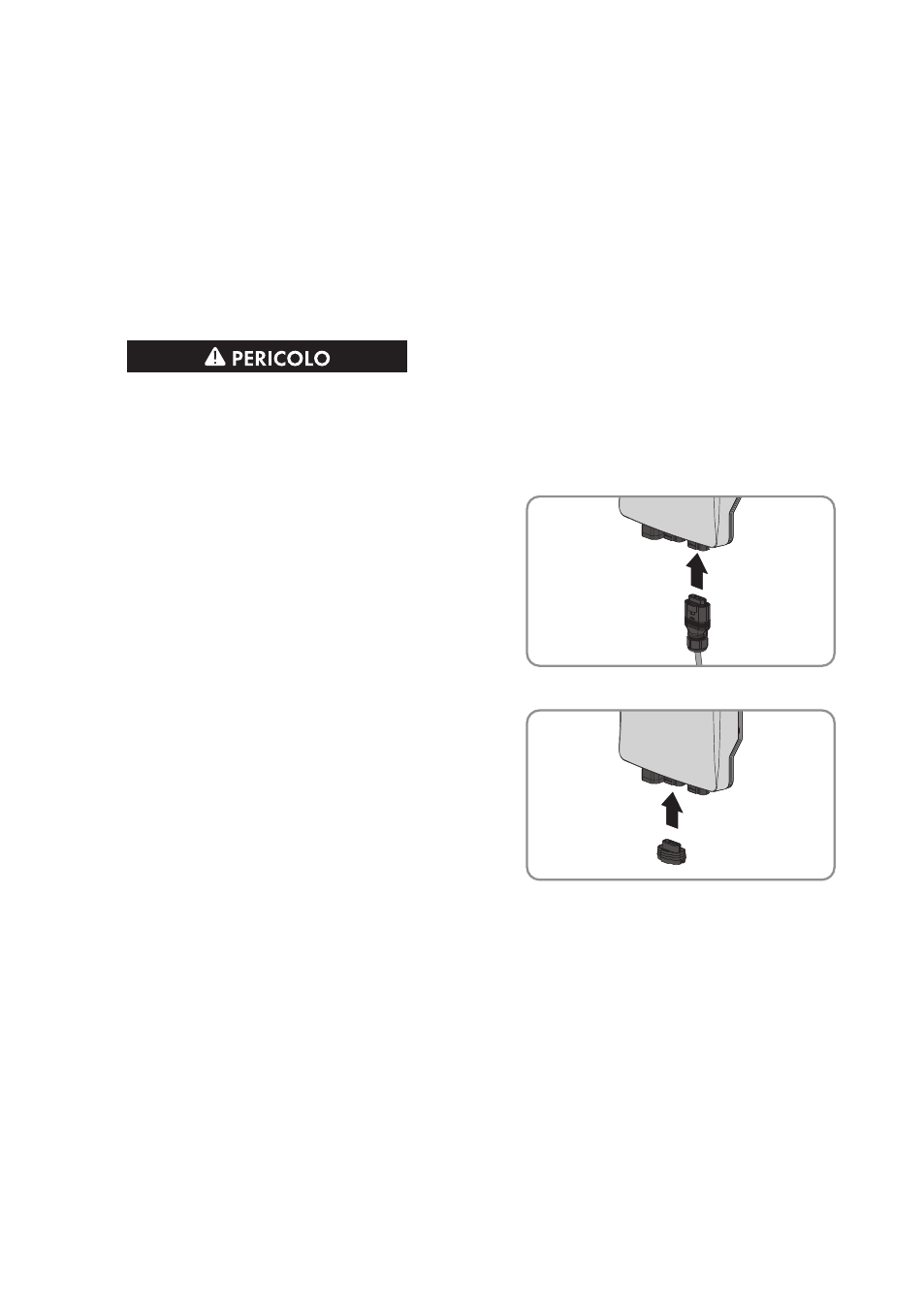

2. Inserire un’estremità del cavo CA in dotazione
nella presa CA esterna dell’ultimo inverter
dell’impianto fotovoltaico.
☑ Il connettore si innesta con un clic.
3. Inserire il cappuccio di protezione nella presa
CA centrale dell’ultimo inverter.
☑ Il cappuccio di protezione si innesta udibilmente.
4. Se necessario, piombare il cappuccio di protezione. Accertarsi che il cavo CA dell’ultimo
inverter sia inserito nella presa CA esterna. Per la piombatura è possibile utilizzare solo la
presa CA centrale, poiché è l’unica ad essere dotata di occhielli per la piombatura.
5. Assicurarsi che il terminale CA e il cappuccio di protezione siano saldamente inseriti nelle
prese dell’inverter.
