Esistono svariate possibilità per fissare l’inverter alla struttura a telaio sul tetto. Qui di seguito verrà
descritto a titolo esemplificativo il montaggio mediante viti con testa a martello.
Procedura:
1. Tenere a portata di mano la panoramica di montaggio allegata per l’assegnazione degli
inverter ai moduli fotovoltaici.
2. In caso di montaggio con campo di collegamento rivolto verso l’alto assicurarsi che i
connettori e le prese siano protetti dall’infiltrazione di acqua.
3. Rimuovere dall’inverter l’adesivo con il numero di serie e incollarlo sull’apposita pagina nella
panoramica di montaggio allegata.

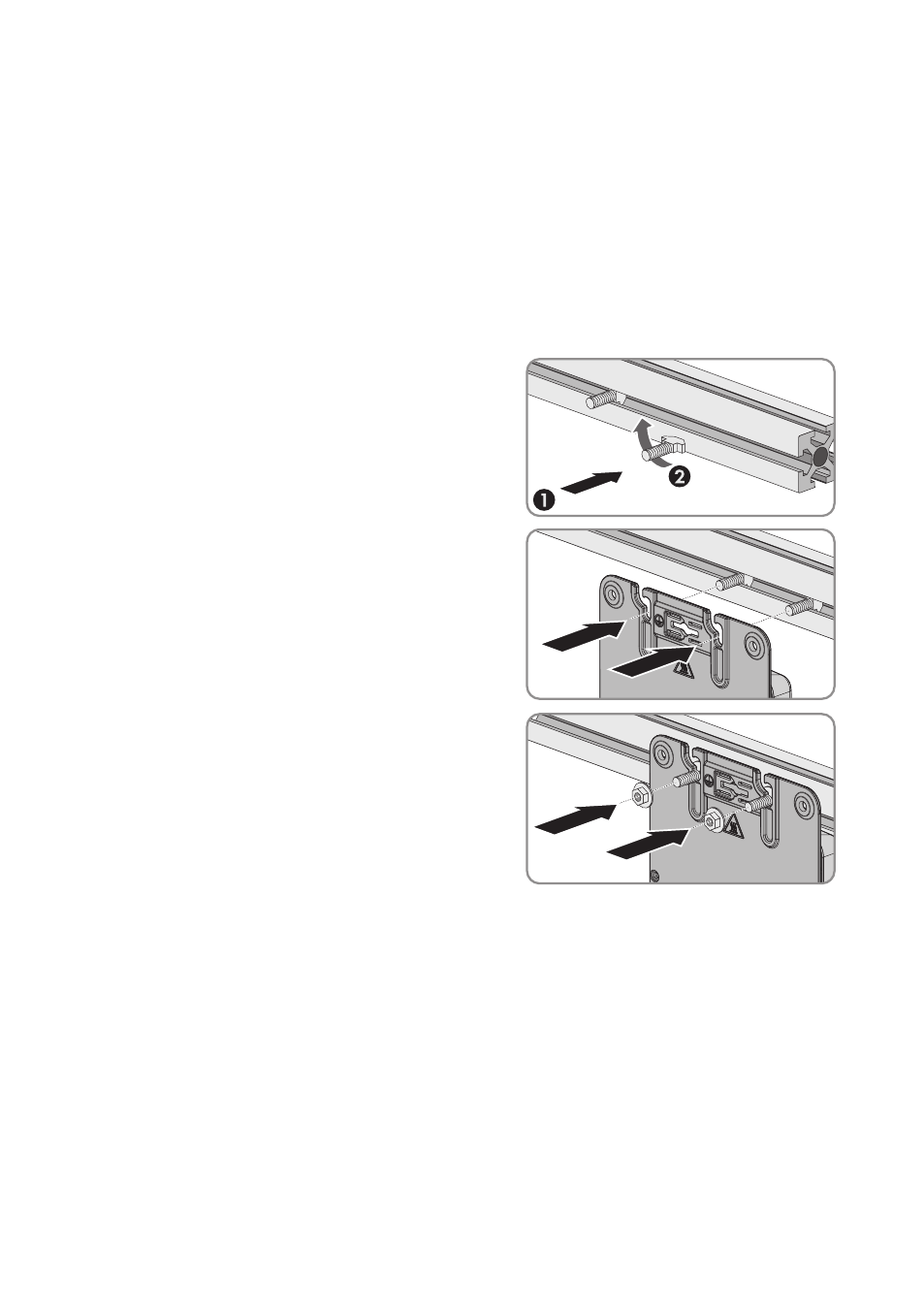

4. Inserire le viti con testa a martello nelle guide di
profilo e ruotarle di 90 °. In questo modo le viti
risultano saldamente fissate nella guida di
profilo.
5. Inserire l’inverter sulle viti fissate, facendo
scorrere le viti nelle finestre allungate
dell’involucro fino al punto di fissaggio
desiderato.
6. Fissare l’inverter con le rondelle e i dadi
appositi.
7. Verificare che l’inverter sia ben in sede.
5.2.2 Montaggio dell’inverter a parete
Se si desidera montare l’inverter a parete, procedere come descritto di seguito.
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della
fornitura):
☐ Il materiale di fissaggio deve essere in acciaio inossidabile.
☐ 2 viti adatti alla base
☐ 2 rondelle adatte alle viti
☐ 2 tasselli adatti alla base e alle viti
