6.8 Collegare i moduli fotovoltaici agli inverter
Requisiti:
☐ I moduli fotovoltaici devono essere correttamente montati in conformità alle indicazioni del
produttore.
☐ Ciascun inverter può essere collegato al massimo a un singolo modulo fotovoltaico.
☐ Devono essere rispettati i valori limite di tensione d’ingresso e corrente d’ingresso dell’inverter.
☐ Il cavo di collegamento positivo (CC+) del modulo fotovoltaico deve essere dotato di un
terminale CC positivo, adatto al terminale CC dell’inverter.
☐ Il cavo di collegamento negativo (CC-) del modulo fotovoltaico deve essere dotato di un
terminale CC negativo, adatto al terminale CC dell’inverter.
Procedura:
1.
Pericolo di morte per folgorazione
Il terminale CA non può essere disinserito sotto carico.
• Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
• Assicurarsi che il modulo fotovoltaico sia coperto.
2. Verificare la dispersione verso terra del modulo fotovoltaico (v. cap. 11.2, pag. 63).
3. Verificare la corretta polarità dei terminali CC del modulo fotovoltaico e collegarli ai terminali
CC del connettore CC in dotazione. Suggerimento: per la corretta assegnazione il connettore
CC è contrassegnato con + e ‒.
☑ I terminali CC scattano in posizione con un clic.
4. Assicurarsi che i terminali CC siano saldamente inseriti.

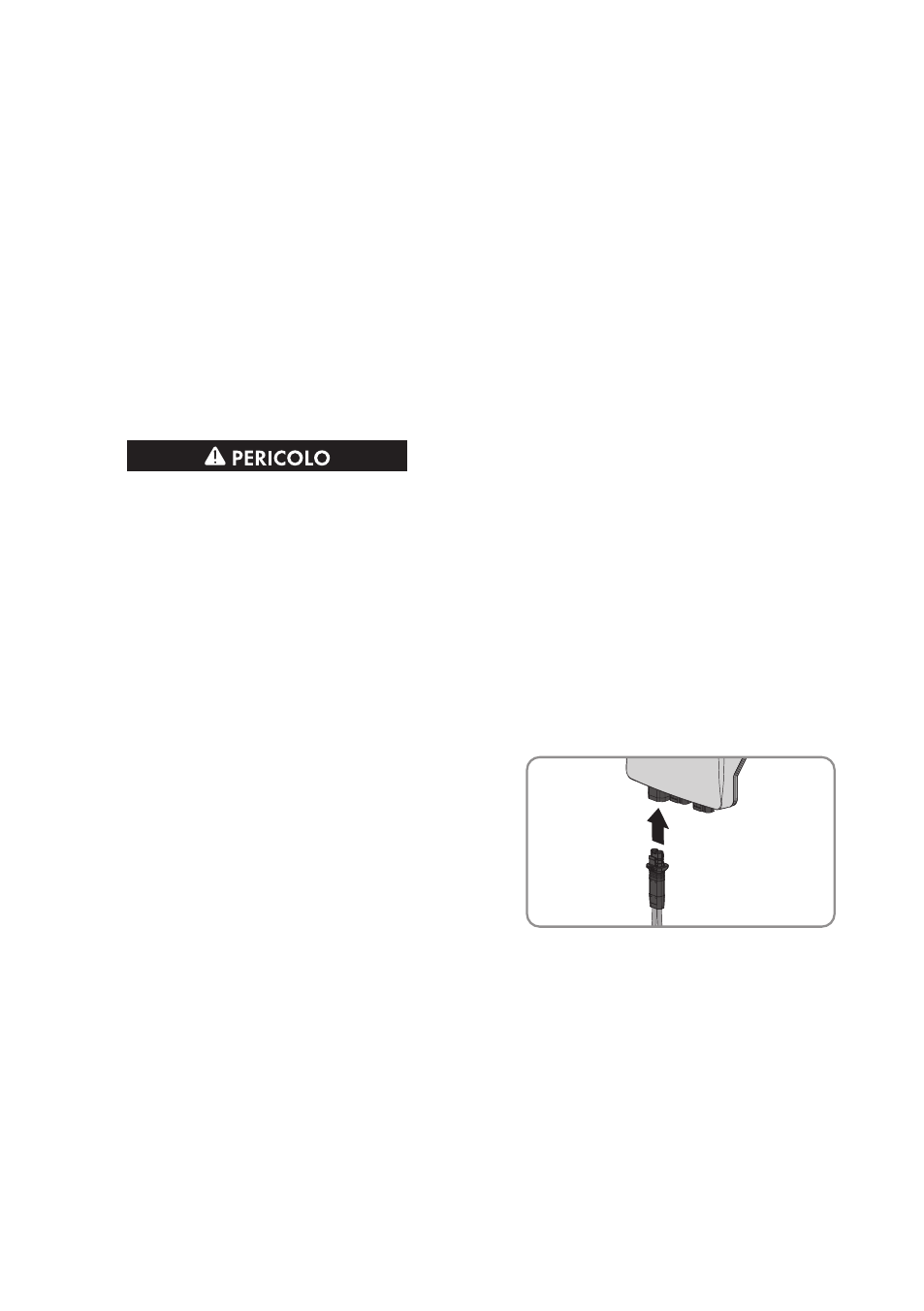

5. Inserire il connettore CC con il terminale CC
nella presa esterna dell’inverter.
