4.2 Sunny Multigate
Sunny Multigate è un’unità di comunicazione nonché il punto di collegamento elettrico alla rete
pubblica dell’impianto fotovoltaico con al massimo 12 inverter di modulo. Sunny Multigate è
dotato di un punto di separazione dalla rete integrato per il monitoraggio della rete. Sunny
Multigate viene attivato tra gli inverter di modulo e la rete pubblica per immettere la corrente
alternata dell’inverter di modulo nella rete pubblica.

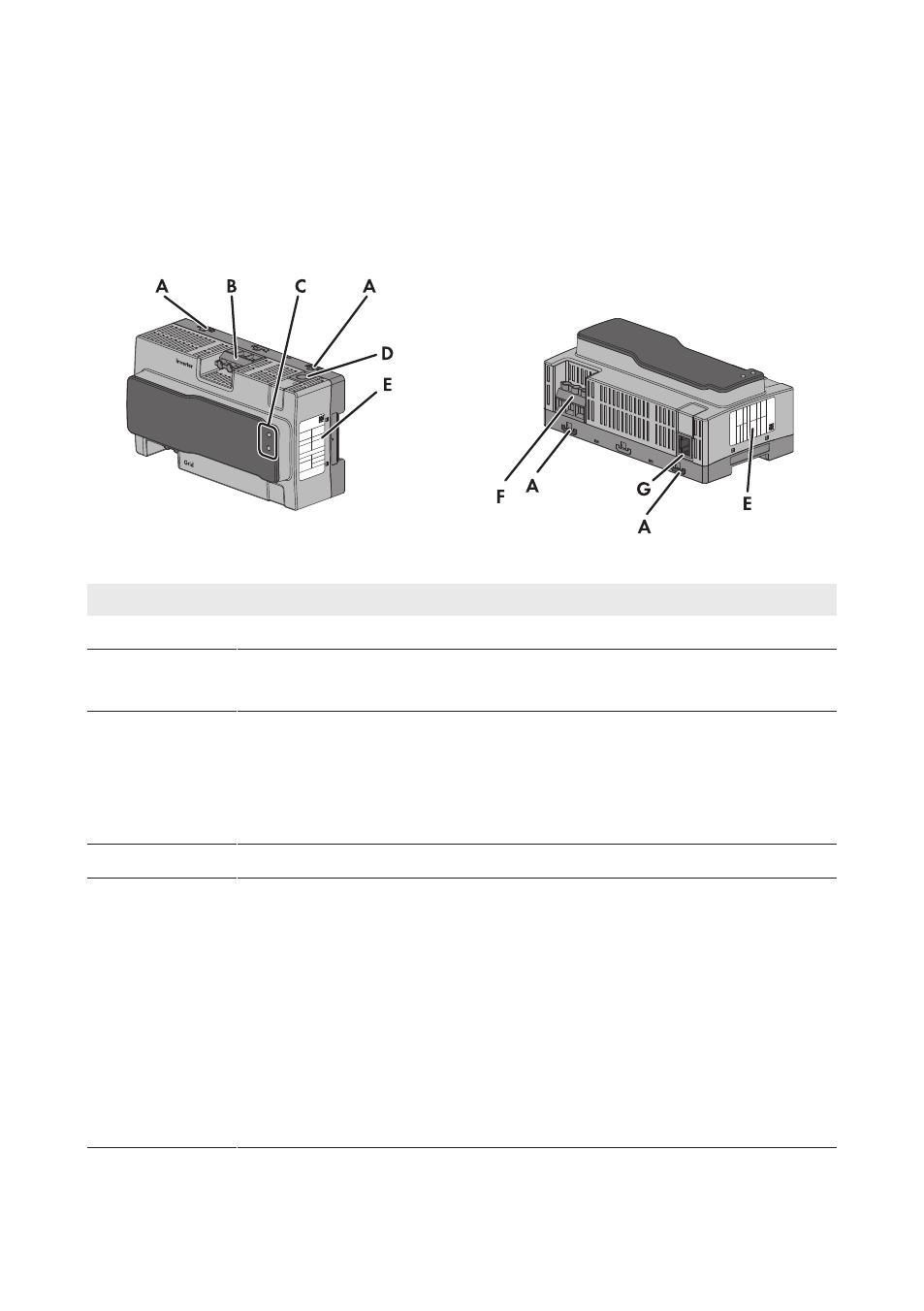

Figura 5: Struttura di Sunny Multigate
Posizione Spiegazione
A Linguette estraibili per il montaggio con viti
B Morsetto a vite per ingresso CA (inverter)
Scritta: Inverter
C LED
Il LED superiore segnala la condizione di funzionamento dell’inverter. Il LED in-
feriore segnala la condizione di funzionamento di Sunny Multigate. A secon-
da della condizione di funzionamento, i LED si illuminano di verde, rosso,
arancione oppure sono spenti (v. cap. 4.3 “Segnali LED”, pag. 16).
D Interfaccia per comunicazione opzionale
E La targhetta identifica Sunny Multigate in modo univoco Le indicazioni sulla
targhetta di identificazione sono necessarie per un utilizzo sicuro dell’inverter,
oltre a fornire una migliore base di comunicazione con il Servizio di assisten-
za tecnica SMA. Sulla targhetta di identificazione si trovano le seguenti infor-
mazioni:
• Tipo di apparecchio (Model)
• Numero di serie (Serial No.)
• Chiave di registrazione per la registrazione su Sunny Portal (RID)
• Chiave di identificazione per la registrazione su Sunny Portal (PIC)
• Dati caratteristici dell’apparecchio
