6.2.2 Sunny Multigate

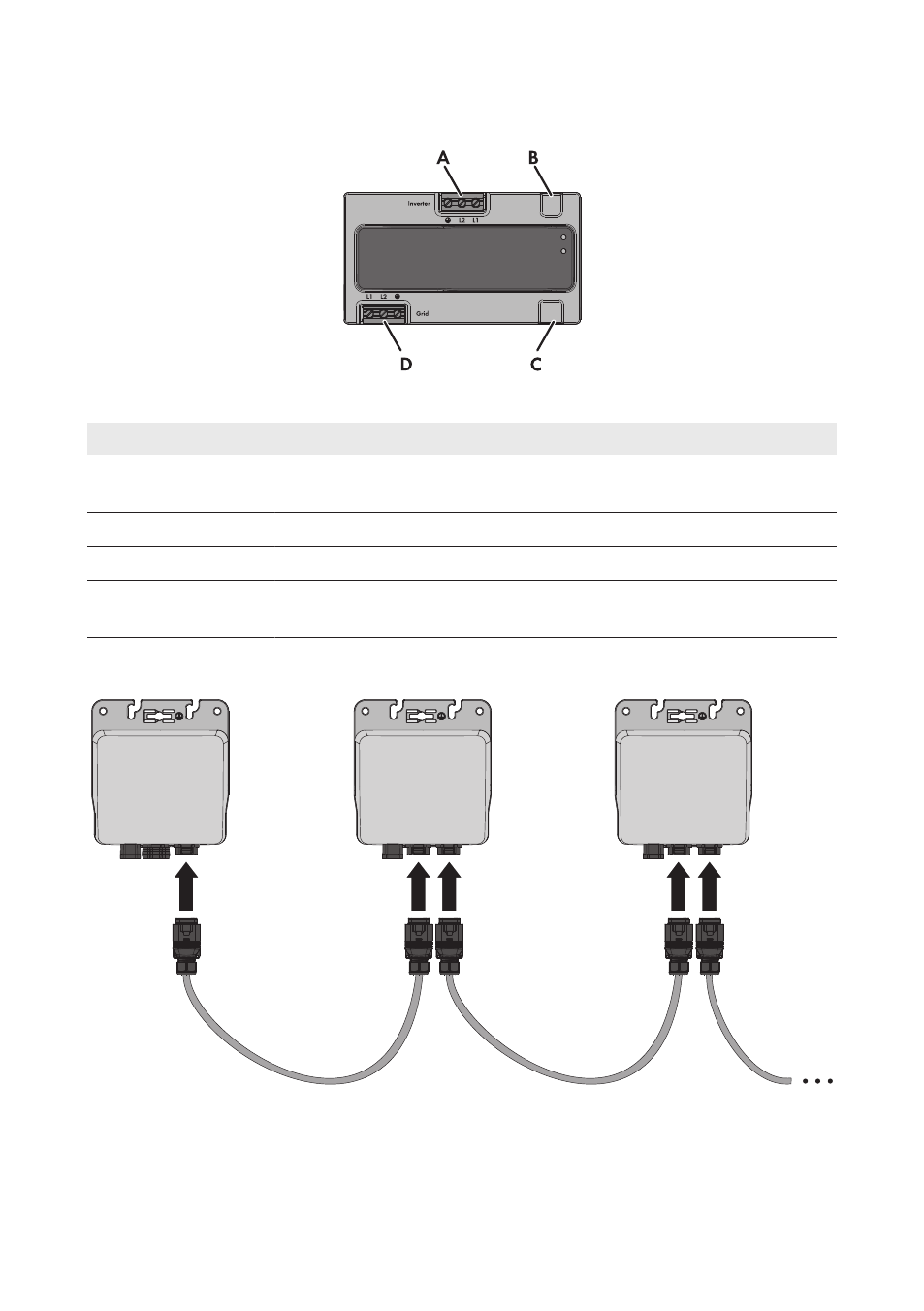

Figura 15: Campi di collegamento su Sunny Multigate
Posizione Denominazione
A Morsettiera per il collegamento del cavo CA dell’inverter, scritta: Inver-
ter
B Presa per il collegamento di comunicazione opzionale
C Presa per il collegamento del cavo di rete (RJ45)
D Morsettiera per il collegamento del cavo CA della rete pubblica, scritta:
Grid
6.3 Cablaggio degli inverter fra loro sul lato CA
Figura 16: Cablaggio CA tra gli inverter (sinistra = ultimo inverter, destra = primo inverter)
6 Collegamento elettrico SMA Solar Technology AG
Istruzioni per l’installazione 31 SMA-SB240-IA-it-12
