5.4 Montaggio di Sunny Multigate
5.4.1 Montaggio di Sunny Multigate su guida DIN
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della
fornitura):
☐ Quadro di distribuzione come da requisiti per luogo di installazione con grado di protezione
IP20
☐ Guida DIN adatta al quadro di distribuzione (larghezza: 35 mm; lunghezza: 235 mm)
Procedura:

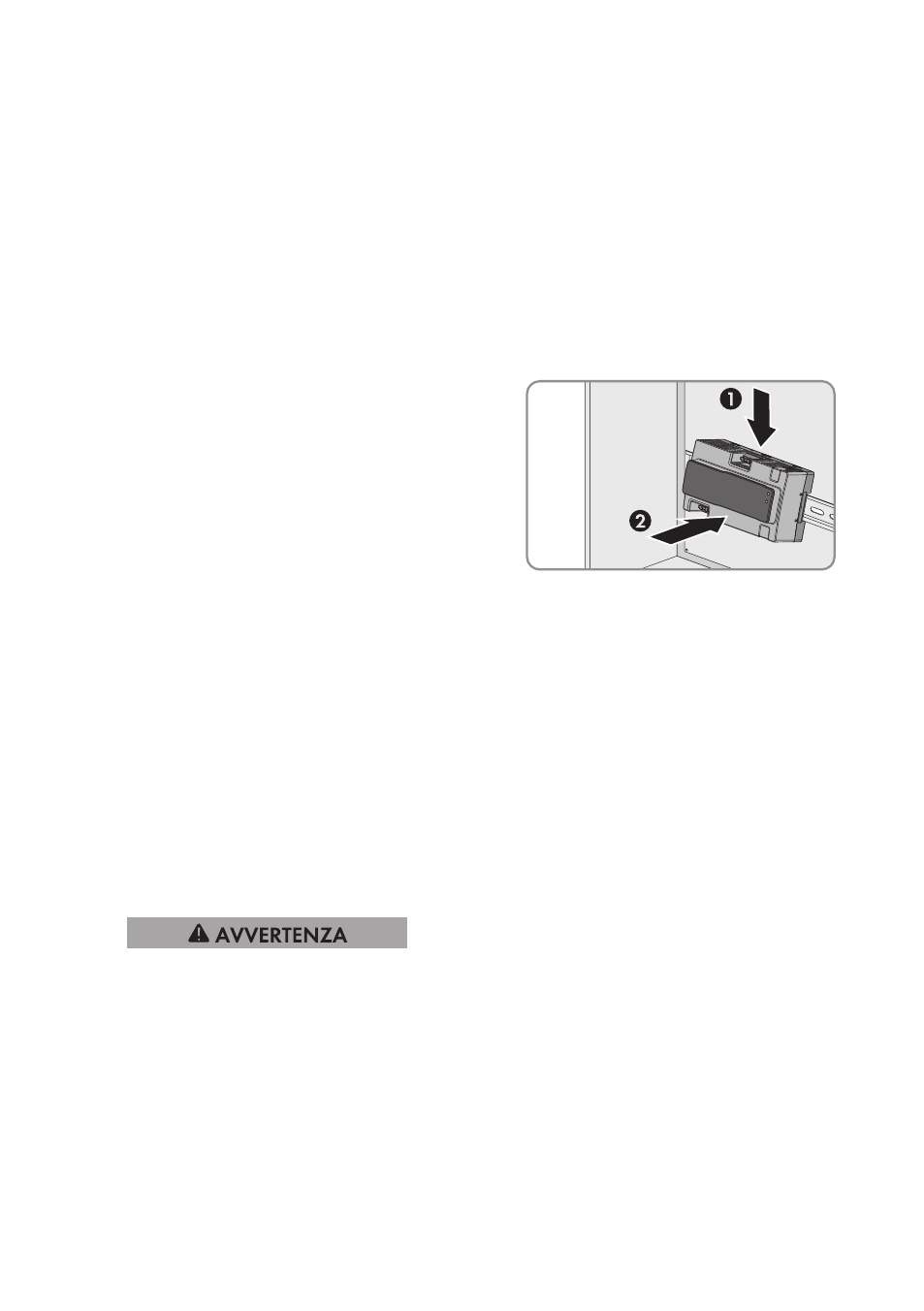

1. Per il montaggio su guida DIN, inserire Sunny
Multigate dall’alto sulla guida DIN e
agganciarlo.
☑ Sunny Multigate si innesterà udibilmente.
2. Accertarsi che Sunny Multigate sia ben in sede.
5.4.2 Montaggio di Sunny Multigate a parete
Materiale aggiuntivo necessario per il montaggio (non compreso nel contenuto della
fornitura):
☐ Quadro di distribuzione come da requisiti per luogo di installazione con grado di protezione
IP20
☐ 4 viti adatte alla dimensione delle linguette estraibili di Sunny Multigate e al materiale del
quadro di distribuzione. In questo caso l’altezza della testa delle viti deve corrispondere a
max 6 mm.
Procedura:
1.
Pericolo di morte per folgorazione
Il contatto di viti e conduttori con la morsettiera può provocare una folgorazione se toccati.
• Per evitare il contatto di viti e conduttori utilizzare solo viti con un’altezza della testa pari
a max 6 mm per il montaggio sulle linguette.
