Posizione Spiegazione
F Morsetto a vite per uscita CA (rete pubblica)
Scritta: Grid
G Presa per il collegamento del cavo di rete (RJ45)
4.3 Segnali LED
I LED di Sunny Multigate segnalano la condizione di funzionamento dell’impianto fotovoltaico.

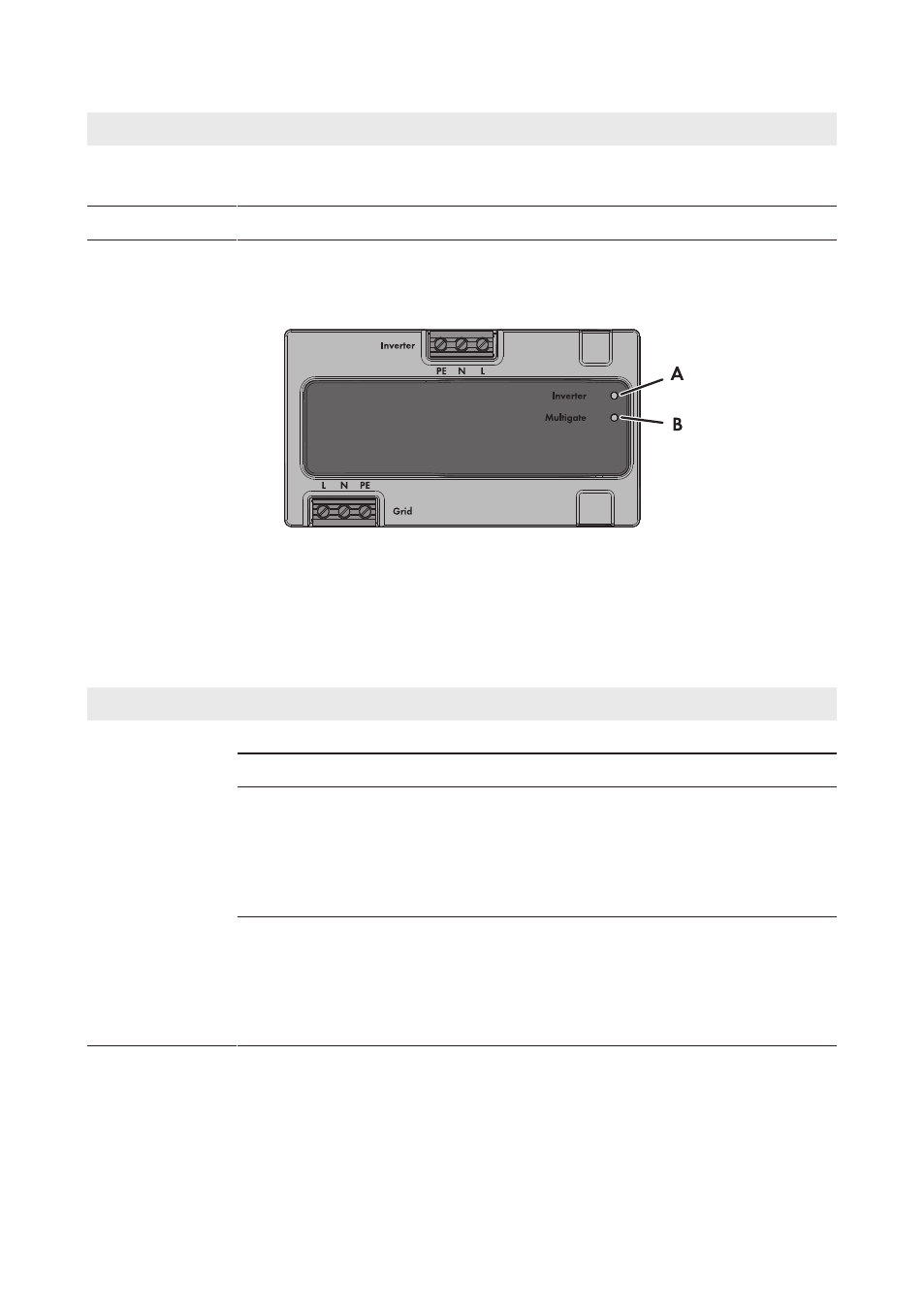

Figura 6: Posizione dei LED in Sunny Multigate
Il LED è contrassegnato con la voce Inverter e segnala la condizione di funzionamento degli
inverter.
Il LED inferiore è contrassegnato con la voce Multigate e segnala la condizione di funzionamento
di Sunny Multigate.
LED Stato Spiegazione
A: LED Inverter spento La comunicazione con gli inverter non è attiva.
Acceso verde Gli inverter sono in servizio.
Acceso arancione Almeno uno degli inverter collegati è nella condizione Av-
vertenza. Il messaggio di errore concreto è indicato in
Sunny Portal o Sunny Explorer. La causa e la risoluzione
del problema sono descritti nel presente documento (v.
cap. 11 “Ricerca degli errori”, pag. 52).
Acceso rosso Almeno uno degli inverter collegati è nella condizione Er-
rore. Il messaggio di errore concreto è indicato in Sunny
Portal o Sunny Explorer. La causa e la risoluzione del pro-
blema sono descritti nel presente documento (v. cap. 11
“Ricerca degli errori”, pag. 52).
