Preparazione dei cavi
1. Accorciare il cavo con una pinza sino alla lunghezza desiderata.

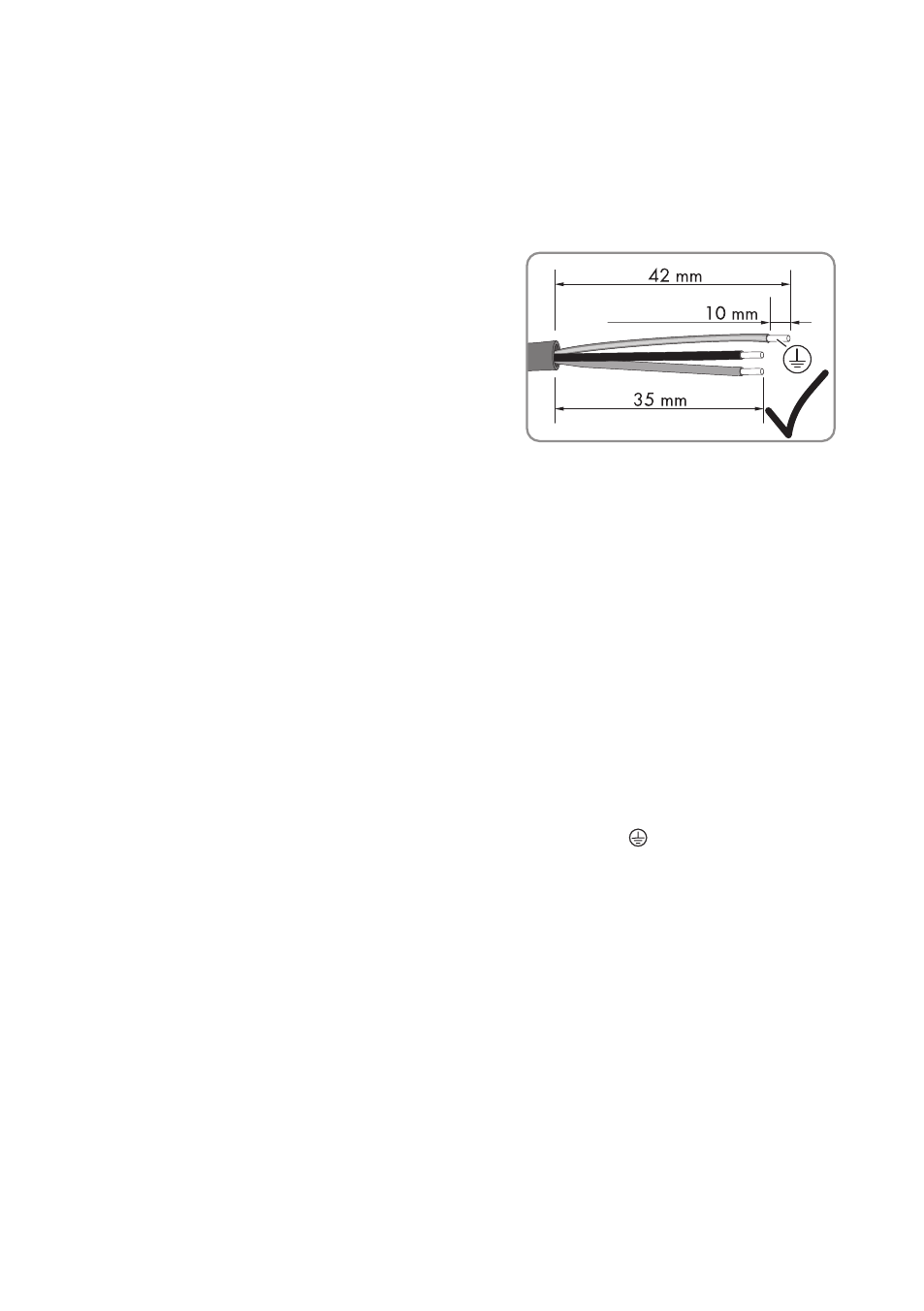

2. Spelare di 42 mm il cavo con l’apposito coltello. Nel farlo, assicurarsi di non danneggiare i
singoli fili.
3. Accorciare L ed N di 7 mm.
4. Spelare i 3 singoli conduttori per circa 10 mm
(tolleranza ±1 mm) con una pinza spelafili. Nel
farlo, assicurarsi di non danneggiare i singoli
cavetti.
☑ Il cavo è pronto.
5. Inserire 1 puntalino fino all’arresto su ciascun conduttore spelato.
6. Crimpare i puntalini con una pinza crimpatrice.
7. Rispettare una misura di crimpaggio max. pari a 2,4 mm.
Montaggio preliminare del connettore da pannello CA
1. Far passare il raccordo lungo il cavo con i puntalini. La filettatura del raccordo deve essere
rivolta verso il puntalino.
2. Premere con le dita la guarnizione nell’involucro del connettore, sino all’arresto.
3. Far passare l’involucro del connettore con la guarnizione lungo il cavo. La filettatura deve
essere rivolta verso la filettatura del raccordo.
Montaggio del corpo isolante
1. Spingere i cavetti con i puntalini lungo le prese premontate nel corpo isolante, sino all’arresto.
A tal fine il conduttore esterno deve essere inserito nella presa L, il conduttore neutro nella
presa N e il conduttore di protezione nella presa con il simbolo
.
☑ I puntalini non sono più visibili.
2. Serrare le 3 viti nel corpo isolante utilizzando un cacciavite (coppia: 0,8 Nm).
3. Assicurarsi che i singoli fili siano bene in sede nella presa corretta del corpo isolante.
Montaggio finale del connettore da pannello CA
1. Spingere l’involucro del connettore sul corpo isolante.
☑ Entrambi i pezzi si innesteranno udibilmente. A tal fine gli arresti sul corpo isolante e
sull’involucro del connettore devono coincidere.
2. Avvitare il raccordo dell’involucro del connettore e serrarlo con una chiave dinamometrica per
2 volte consecutive usando una coppia diversa:
• Stringere dapprima il raccordo con una coppia di 3,3 Nm. A tale scopo impostare il
valore 3,0 Nm nella scala della chiave dinamometrica consigliata da
SMA Solar Technology AG.
