Categoria di sovratensione
Sunny Multigate può essere utilizzato in reti con categoria d’installazione III o inferiore secondo la
normativa IEC 60664-1. Ciò significa che può essere collegato in modo permanente all’origine di
una rete in un edificio. In caso di installazioni con lunghi percorsi dei cavi all’aperto sono
necessarie misure aggiuntive per la soppressione della sovratensione al fine di passare dalla
categoria di sovratensione IV alla categoria III.
Procedura:
1.
Pericolo di morte per folgorazione
• Assicurarsi che l’interruttore automatico sia disinserito e bloccato contro la riattivazione.
2. Far passare il cavo CA della rete pubblica attraverso 1 apertura sul fondo del quadro di
distribuzione fino al morsetto Grid di Sunny Multigate.
3. Spelare il cavo CA fino alla lunghezza desiderata.
4. Spelare di circa 8 mm i 3 conduttori del cavo CA della rete pubblica.
5.
Danneggiamento di Sunny Multigate dovuto a un conduttore collegato
erroneamente
Lo scambio di PE e L o N può provocare un danneggiamento di Sunny Multigate alla messa
in servizio.
• Rispettare obbligatoriamente le diciture sui morsetti di Sunny Multigate.
• Collegare tutti i conduttori in conformità alle scritte dei morsetti:
– Collegare il conduttore di protezione del cavo CA al morsetto PE di Sunny
Multigate. Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.
– Collegare il conduttore esterno del cavo CA al morsetto L di Sunny Multigate.
Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.
– Collegare il conduttore neutro del cavo CA al morsetto N di Sunny Multigate.
Accertarsi che il conduttore sia infilato nel morsetto fino all’arresto.
6. Serrare le 3 viti della morsettiera utilizzando un cacciavite a taglio (coppia: 0,6 Nm).

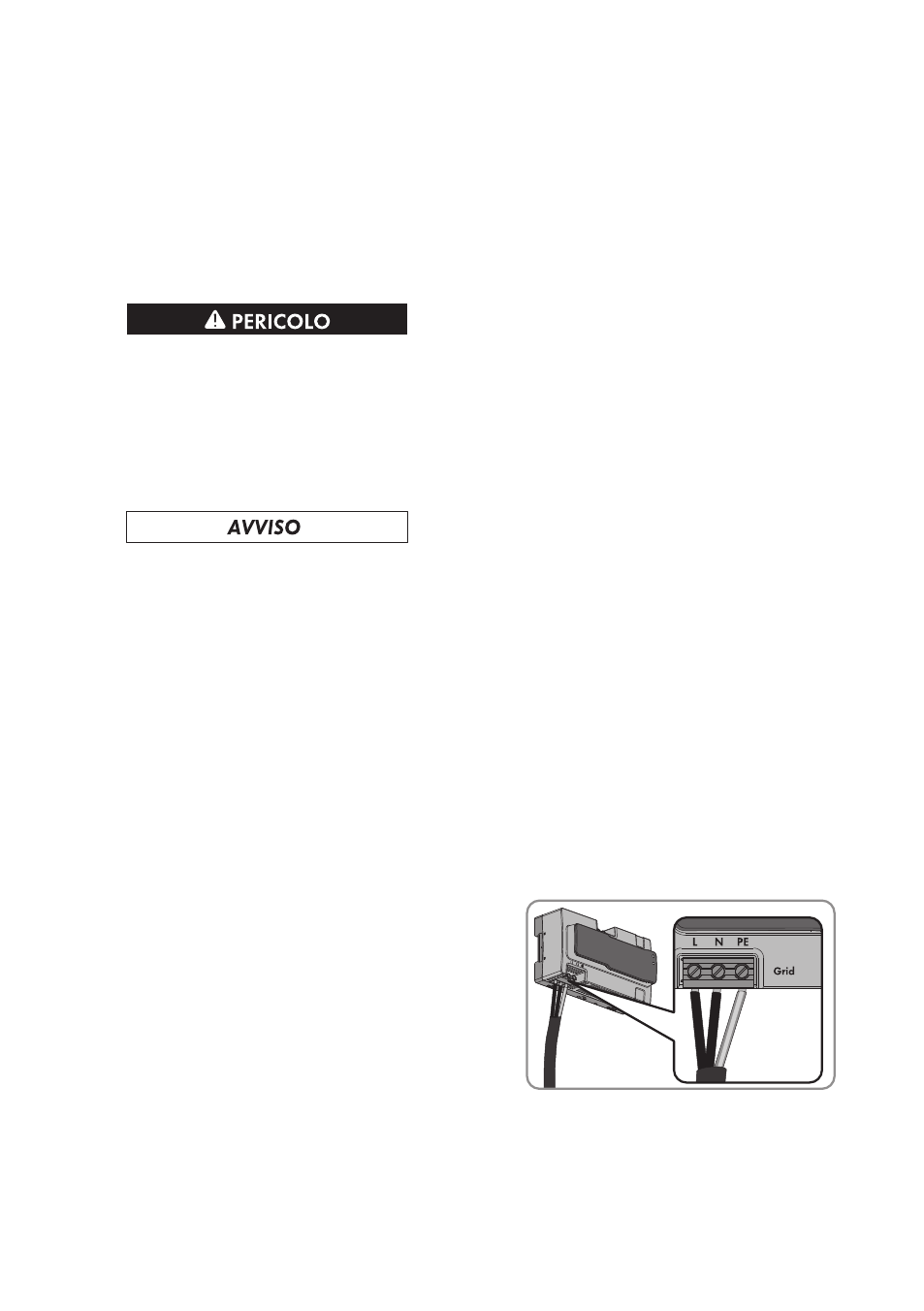

7. Accertare la corretta occupazione di tutti i
morsetti.
8. Assicurarsi che tutti i conduttori siano ben in sede.
9. Collegare il conduttore di protezione di Sunny Multigate al collegamento equipotenziale del
quadro di distribuzione CA.
