16.12 MISURAZIONE CERCHIO DI FORI (ciclo 430, DIN/ISO: G430, opzione
software 17)
16
414
TNC 620 | Manuale utente programmazione di cicli | 4/2014
16.12 MISURAZIONE CERCHIO DI FORI
(ciclo 430, DIN/ISO: G430, opzione
software 17)

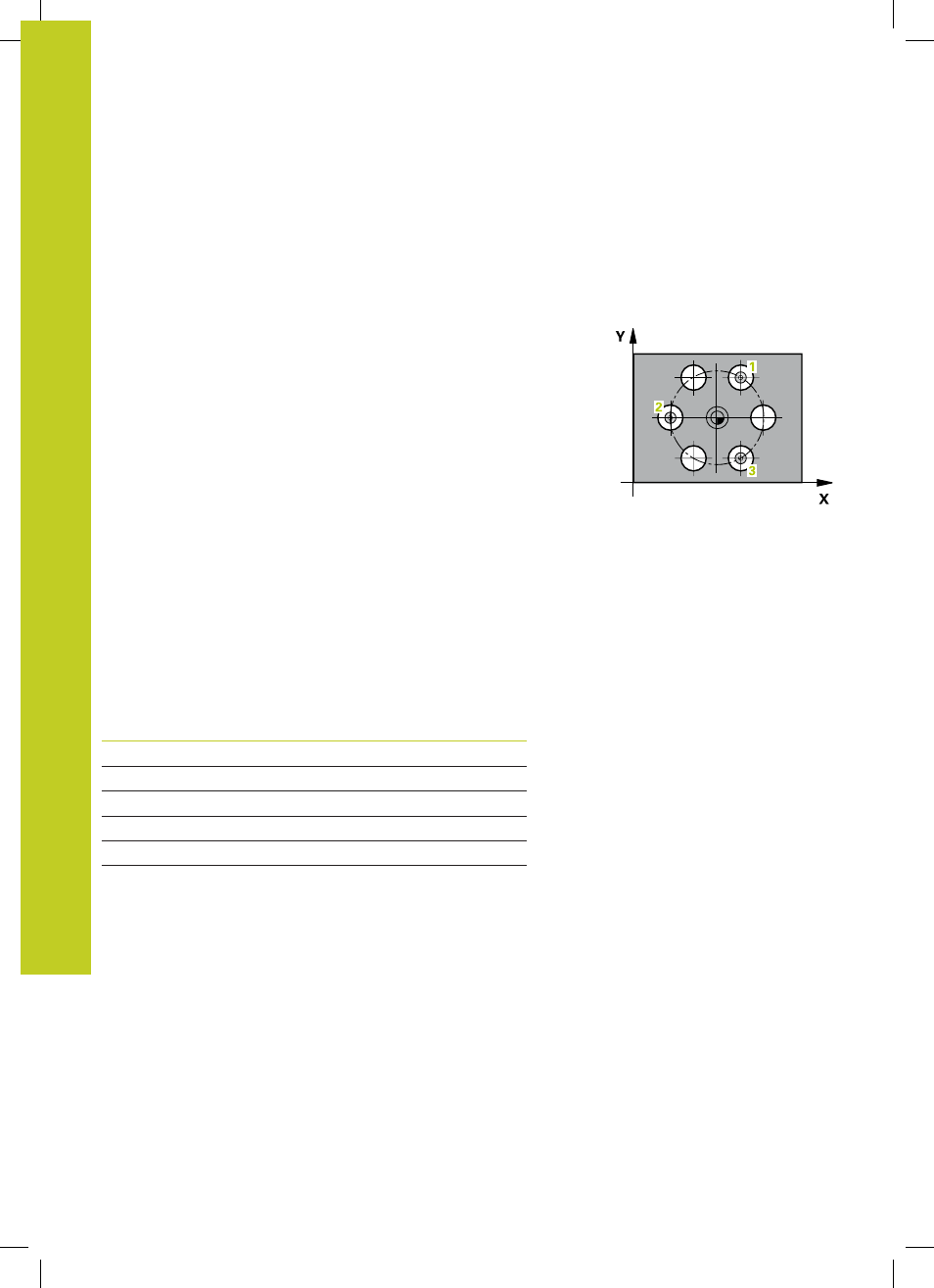

Esecuzione del ciclo
Il ciclo di tastatura 430 rileva il centro e il diametro di cerchi di
fori mediante misurazione di tre fori. Definendo nel ciclo valori di
tolleranza, il TNC effettua un confronto tra i valori nominali e reali e
memorizza gli scostamenti in parametri di sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura", Pagina 300) sul centro programmato del primo foro
1
2 Successivamente, il tastatore si porta all'altezza di misura
programmata e rileva, mediante quattro tastature, il centro del
primo foro
3 Il tastatore si riporta all'altezza di sicurezza e si posiziona sul
centro programmato del secondo foro 2
4 Il TNC porta il tastatore all'altezza di misura programmata e
rileva, mediante quattro tastature, il centro del secondo foro
5 Il tastatore si riporta all'altezza di sicurezza e si posiziona sul
centro programmato del terzo foro 3
6 Il tastatore si porta all'altezza di misura programmata e rileva,
mediante quattro tastature, il centro del terzo foro
7 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro cerchio di fori
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q163 Offset diametro cerchio di fori
