ORIGINE SU ASSE SINGOLO (ciclo 419, DIN/ISO: G419, opzione
software 17)
15.13
15
TNC 620 | Manuale utente programmazione di cicli | 4/2014
375
15.13 ORIGINE SU ASSE SINGOLO (ciclo
419, DIN/ISO: G419, opzione software
17)

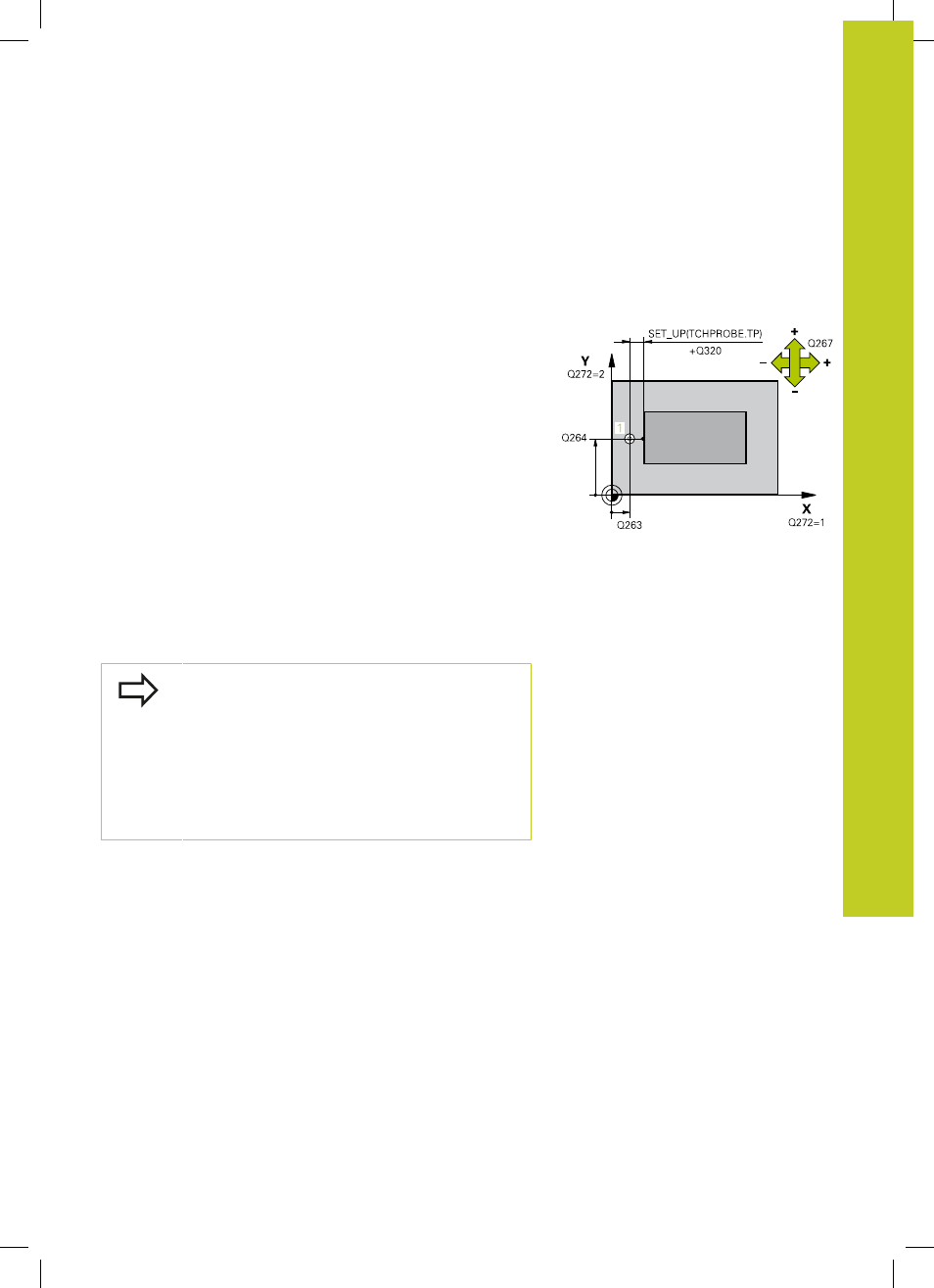

Esecuzione del ciclo
Il ciclo di tastatura 419 misura una coordinata qualsiasi in un asse
qualsiasi e imposta questa coordinata quale origine. In alternativa
il TNC può inserire questa coordinata in una tabella origini o in una
tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 300) sul punto da tastare programmato
1 . Contemporaneamente il TNC sposta il tastatore della
distanza di sicurezza in senso opposto alla direzione di tastatura
programmata
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva con un'unica tastatura la posizione reale
3 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri di
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 329)
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Se si impiega il ciclo 419 più volte in successione
per memorizzare in diversi assi l'origine nella
tabella Preset, è necessario attivare il numero
Preset dopo ogni esecuzione del ciclo in cui è stato
precedentemente scritto il ciclo 419 (non necessario
se si sovrascrive il Preset attivo).
