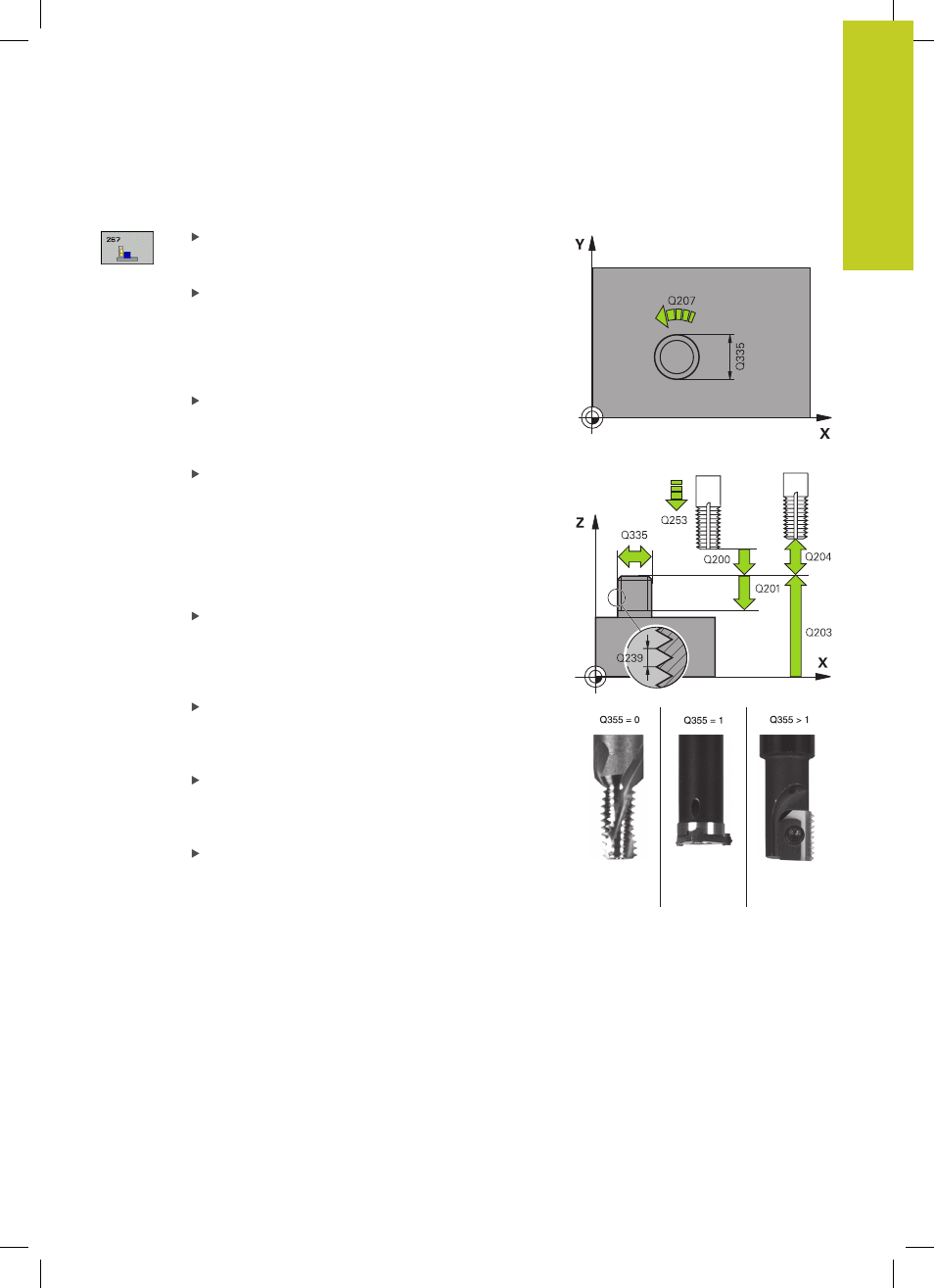

FRESATURA DI FILETTI ESTERNI (ciclo 267, DIN/ISO: G267, opzione
software 19)
4.10
4
TNC 620 | Manuale utente programmazione di cicli | 4/2014
129
Parametri ciclo
DIAMETRO NOMINALE Q335: diametro nominale
della filettatura. Campo di immissione da 0 a
99999,9999
PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa Campo di immissione da
-99,9999 a 99,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
FILETTI PER PASSATA Q355: numero di giri del
filetto per ogni passata dell'utensile:
0 = linea elicoidale fino alla profondità di filettatura
1 = traiettoria elicoidale continua su tutta la
lunghezza della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo. Campo di immissione da 0 a 99999
AVANZAMENTO DI AVVICINAMENTO Q253: velocità
di spostamento dell'utensile durante la penetrazione
nel pezzo e l'estrazione dal pezzo in mm/min.
Campo di immissione da 0 a 99999,9999 In
alternativa
FMAX, FAUTO
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ FRONTALE Q358 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo con lavorazione frontale dello
smusso. Campo di immissione da -99999,9999 a
99999,9999
