ROTAZIONE BASE tramite asse rotativo (ciclo 403, DIN/ISO: G403,
opzione software 17)
14.5
14
TNC 620 | Manuale utente programmazione di cicli | 4/2014
315
14.5 ROTAZIONE BASE tramite asse
rotativo (ciclo 403, DIN/ISO: G403,
opzione software 17)
Esecuzione del ciclo

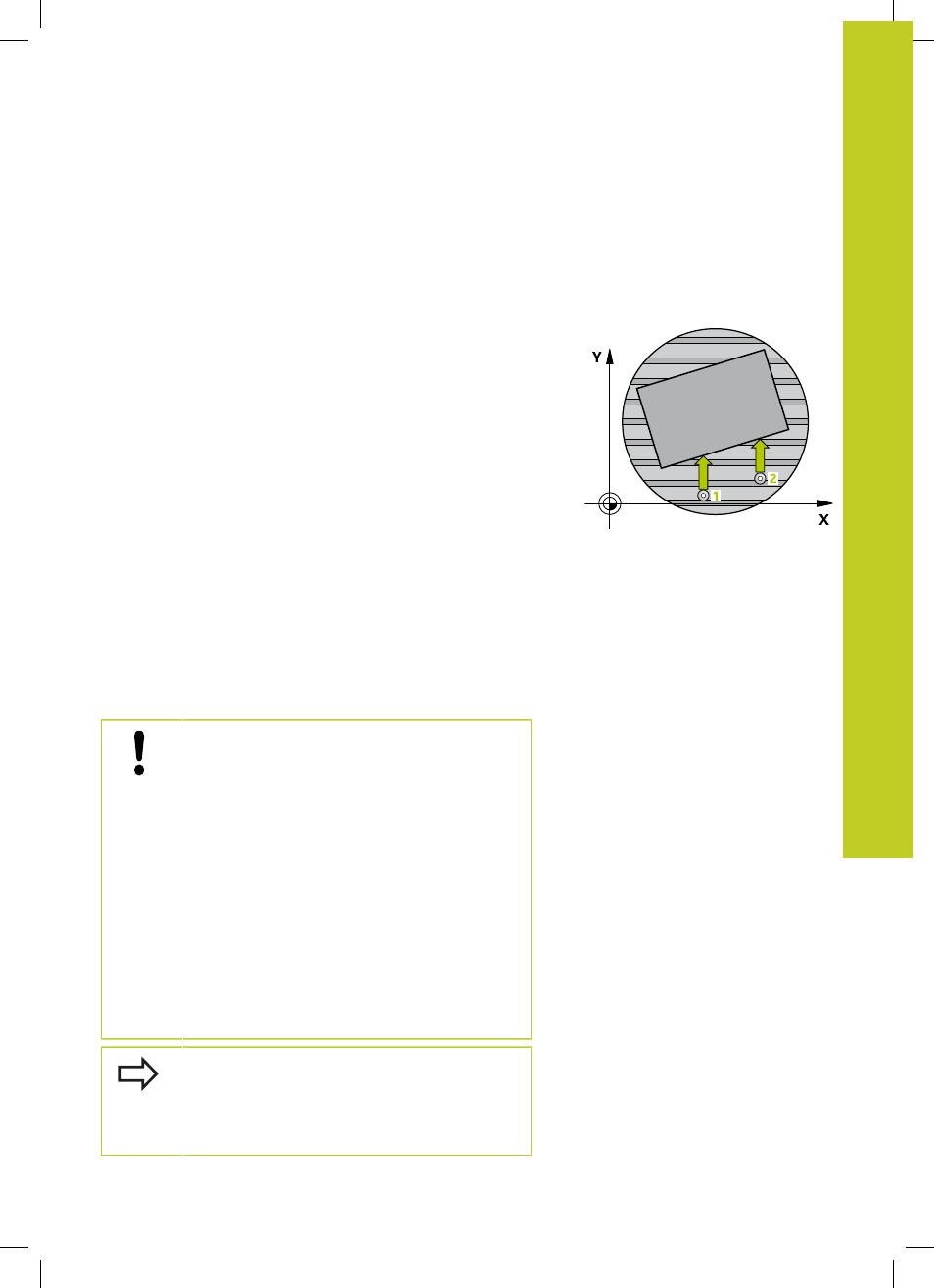

Il ciclo di tastatura 403 rileva una posizione inclinata del pezzo
mediante la misurazione di due punti che devono trovarsi su una
retta. Il TNC compensa, mediante rotazione dell'asse A, B o C, la
posizione inclinata determinata del pezzo. Per questo il pezzo può
essere serrato secondo le esigenze sulla tavola rotante.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 300) sul punto da tastare programmato
1 .
Contemporaneamente il TNC sposta il tastatore della distanza
di sicurezza in senso opposto alla direzione di spostamento
definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC riposiziona il tastatore all'altezza di sicurezza e sposta
l'asse rotativo definito nel ciclo per il valore calcolato. Come
opzione, si può azzerare l'indicazione dopo l'allineamento
Per la programmazione
Attenzione Pericolo di collisione!
Garantire una sufficiente Altezza di sicurezza affinché
in caso di successivo posizionamento dell'asse
rotativo non si possano verificare collisioni!
Se nel parametro
Q312 ASSE PER MOVIMENTO
COMPENSAZ. si immette il valore 0, il ciclo determina
automaticamente l'asse rotativo da allineare
(impostazione raccomandata). A seconda della
sequenza dei punti di tastatura, viene determinato
un angolo con la direzione effettiva. L'angolo
determinato va dal primo al secondo punto di
tastatura. Se nel parametro
Q312 si seleziona
l'asse A, B o C come asse di compensazione, il
ciclo determina l'angolo indipendentemente dalla
sequenza dei punti di tastatura. L'angolo calcolato è
nell'intervallo da -90 a +90°. Verificare la posizione
dell'asse rotativo dopo l'allineamento!
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC memorizza l'angolo rilevato anche nel
parametro
Q150.
