Esempi di programmazione 8.5
8
TNC 620 | Manuale utente programmazione di cicli | 4/2014
217

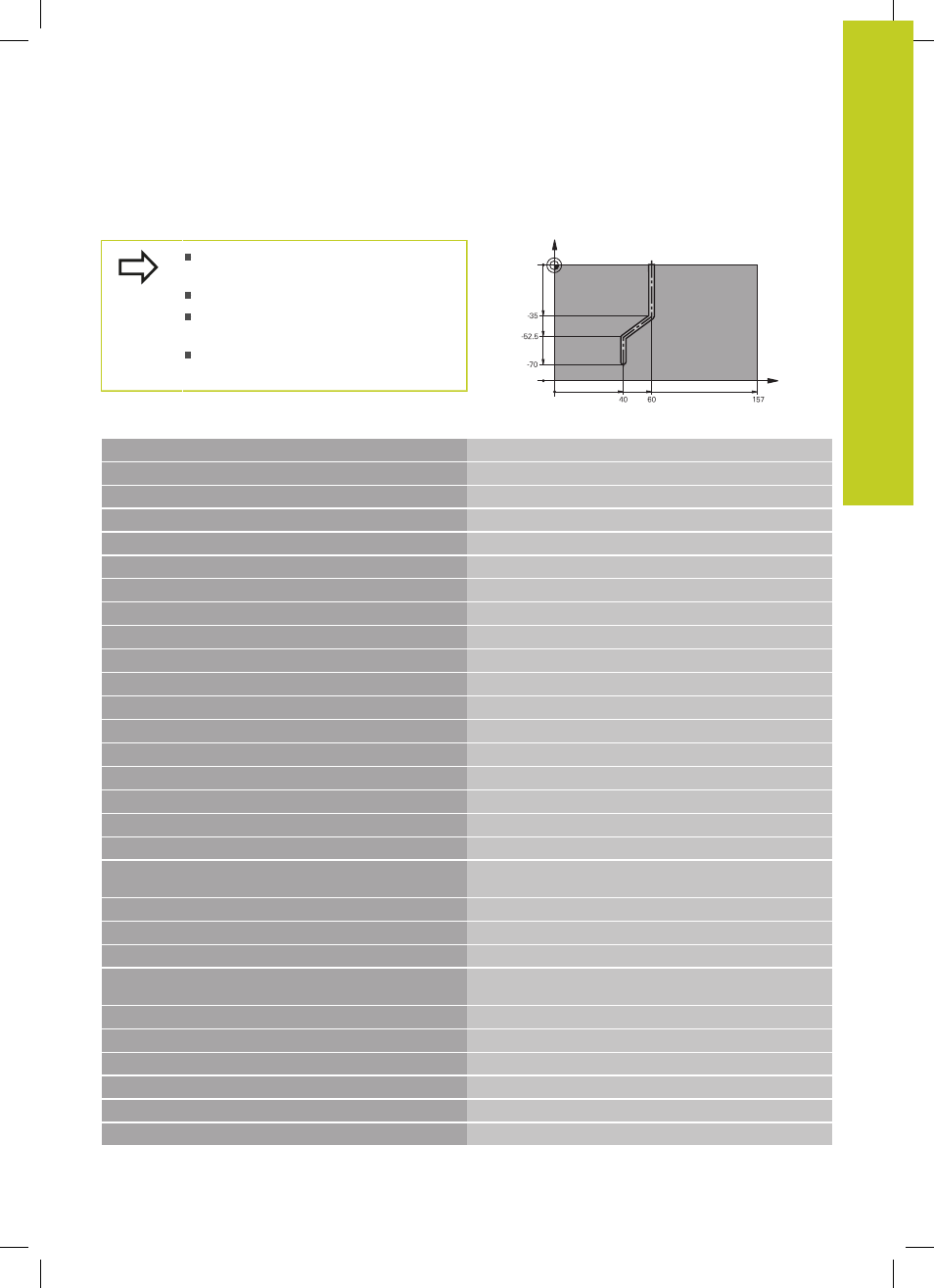

Esempio: superficie cilindrica con ciclo 28
Cilindro serrato centralmente sulla
tavola rotante
Macchina con testa B e tavola C
L'origine si trova al centro della tavola
rotante
Descrizione della traiettoria del centro
nel sottoprogramma del profilo
Y (Z)
X (C)
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000
Chiamata utensile, asse utensile Z, diametro 7
2 L Z+250 R0 FMAX Disimpegno utensile
3 L X+50 Y+0 R0 FMAX
Posizionamento dell'utensile al centro della tavola rotante
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN FMAX
Orientamento
5 CYCL DEF 14.0 PROFILO
Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 28 SUPERFICIE CILINDRICA
Definizione dei parametri di lavorazione
Q1=-7 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DISTANZA SICUREZZA
Q10=-4 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=250 ;AVANZAM. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ MISURA
Q20=10 ;LARGHEZZA SCANALATURA
Q21=0.02 ;TOLLERANZA Ripassatura attiva
8 L C+0 R0 FMAX M3 M99 Preposizionamento della tavola rotante, mandrino on,
chiamata ciclo
9 L Z+250 R0 FMAX Disimpegno utensile
10 PLANE RESET TURN FMAX Riposizionamento, annullamento della funzione PLANE
11 M2 Fine programma
12 LBL 1 Sottoprogramma del profilo, descrizione della traiettoria del
centro
13 L X+60 X+0 RL Indicazioni nell'asse rotativo in mm (Q17=1)
14 L Y-35
15 L X+40 Y-52.5
16 L Y-70
17 LBL 0
18 END PGM C28 MM
