MISURAZIONE LARGHEZZA INTERNA (ciclo 425, DIN/ISO: G425,
opzione software 17)
16.9
16
TNC 620 | Manuale utente programmazione di cicli | 4/2014
405
16.9 MISURAZIONE LARGHEZZA INTERNA
(ciclo 425, DIN/ISO: G425, opzione
software 17)

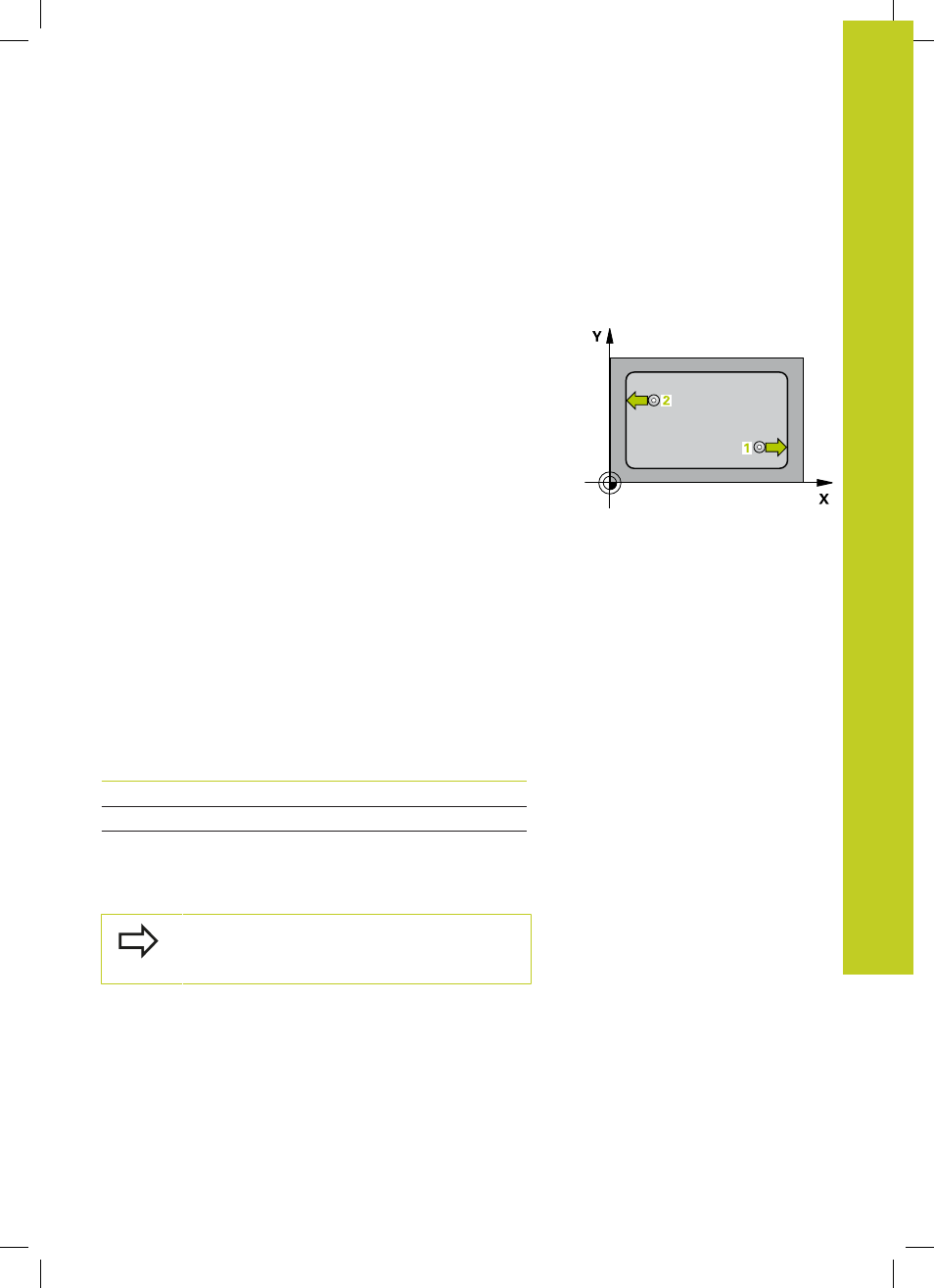

Esecuzione del ciclo
Il ciclo di tastatura 425 rileva la posizione e la larghezza di
scanalature (tasche). Definendo nel ciclo valori di tolleranza, il TNC
effettua un confronto tra i valori nominali e reali e memorizza gli
scostamenti in parametri di sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 300) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). La prima tastatura è eseguita sempre in
direzione positiva dell'asse programmato
3 Definendo uno spostamento per la seconda misurazione, il TNC
sposta il tastatore (eventualmente ad altezza di sicurezza) sul
successivo punto da tastare
2 e vi esegue la seconda tastatura.
In caso di lunghezze nominali elevate il TNC si posiziona in
rapido sul secondo punto da tastare. Non definendo alcun
spostamento, il TNC misura la larghezza direttamente nella
direzione opposta
4 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
