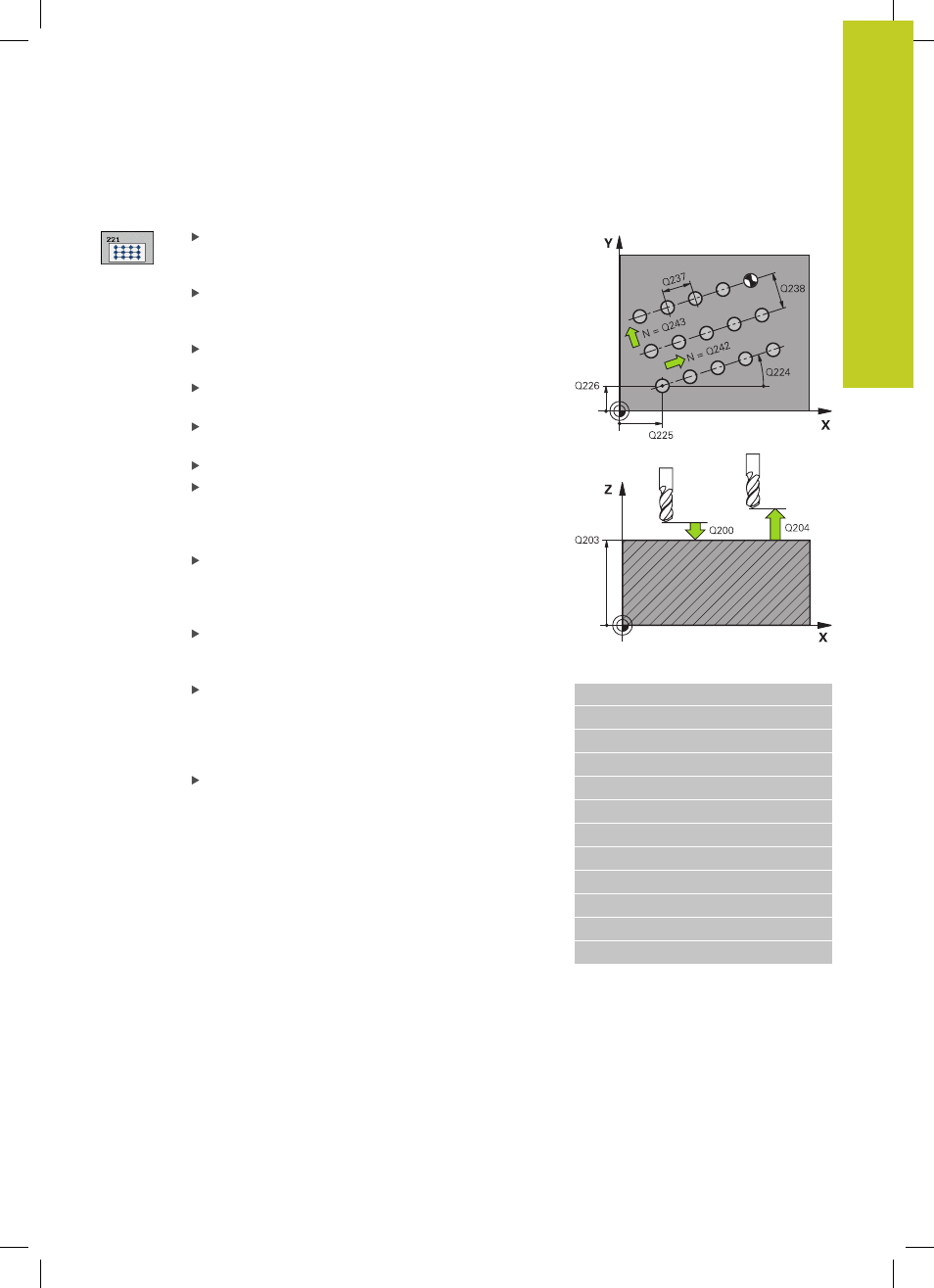

SAGOMA DI PUNTI SU LINEE (ciclo 221, DIN/ISO: G221, opzione
software 19)
6.3
6
TNC 620 | Manuale utente programmazione di cicli | 4/2014
169
Parametri ciclo
PUNTO DI PARTENZA 1° ASSE Q225 (in valore
assoluto): coordinata del punto di partenza nell’asse
principale del piano di lavoro
PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza nell’asse
secondario del piano di lavoro
DISTANZA 1° ASSE Q237 (in valore incrementale):
distanza dei singoli punti sulla linea
DISTANZA 2º ASSE Q238 (in valore incrementale):
distanza tra le singole linee
NUMERO COLONNE Q242: numero delle lavorazioni
sulla linea
NUMERO RIGHE Q243: numero delle linee
ANGOLO DI ROTAZIONE Q224 (in valore assoluto):
angolo intorno al quale viene effettuata la rotazione
dell'intera sagoma; il centro di rotazione corrisponde
al punto di partenza
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo l'utensile deve spostarsi tra le varie
lavorazioni:
0 : tra le lavorazioni spostarsi alla distanza di
sicurezza
1 : tra le lavorazioni spostarsi alla 2ª distanza di
sicurezza
Blocchi NC
54 CYCL DEF 221 LINEE DI FIGURE
Q225=+15 ;PUNTO PART. 1° ASSE
Q226=+15 ;PUNTO PART. 2° ASSE
Q237=+10 ;DISTANZA 1° ASSE
Q238=+8 ;DISTANZA 2° ASSE
Q242=6 ;NUMERO COLONNE
Q243=4 ;NUMERO RIGHE
Q224=+15 ;ANGOLO DI ROTAZIONE
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
