HEIDENHAIN iTNC 530 71
2.2 Sc
her
m
o e pannello di comando
Pannello di comando

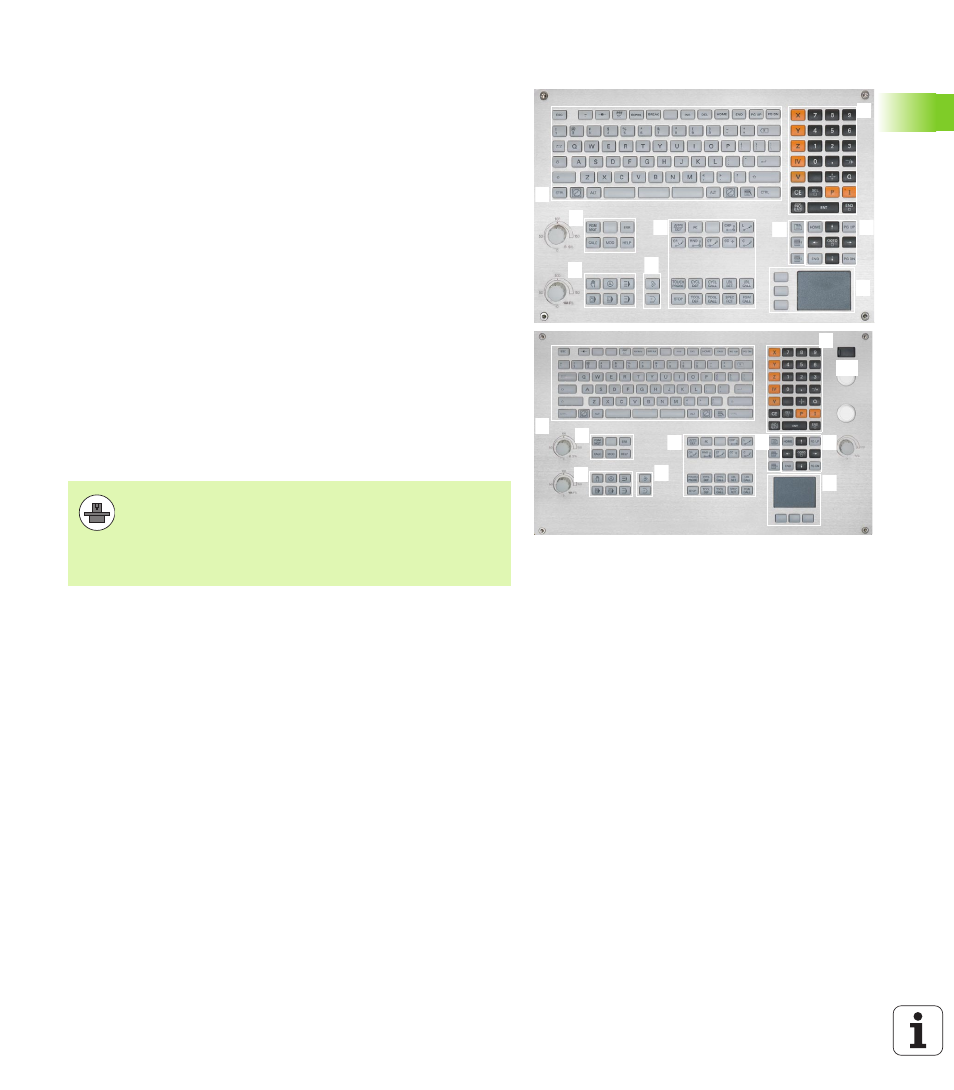

Il TNC viene fornito con diversi pannelli di comando. Le figure illustrano
gli elementi di comando dei pannelli TE 730 (15") e TE 740 (19"):
Le funzioni dei singoli tasti sono riepilogate sulla prima pagina di
copertina.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 2
3
5
1 4
6
7 7
1
7 9
8
1 10
1 Tastiera alfanumerica per l'immissione di testi, di nomi di file e per
le programmazioni DIN/ISO.
Versione a due processori: tasti addizionali per comandi Windows
2 „ Gestione file
„ Calcolatrice
„ Funzione MOD
„ Funzione HELP
3 Modi operativi Programmazione
4 Modi operativi Macchina
5 Apertura dialogo di programmazione
6 Tasti cursore e istruzione di salto GOTO
7 Immissione valori numerici e selezione assi
8 Touchpad
9 Tasti di navigazione smarT.NC
10 Porta USB
Alcuni costruttori di macchine non utilizzano il pannello
operativo standard HEIDENHAIN. In tali casi, consultare il
manuale della macchina.
Anche i tasti esterni, ad es. AVVIO NC o STOP NC,
vengono descritti nel manuale della macchina.
