298 Programmazione: Parametri Q
9.7 F
unzioni ausiliar
ie
D15 PRINT: emissione di testi o valori di
parametri Q
Con la funzione D15 si possono trasmettere valori di parametri Q e
messaggi d'errore tramite un'interfaccia dati, ad es. ad una stampante.
Memorizzando i valori internamente o trasmettendoli ad un
calcolatore, il TNC memorizza i dati nel file %FN15RUN.A (emissione
durante l'esecuzione del programma) o nel file %FN15SIM.A
(emissione durante la prova del programma).
L’emissione avviene attraverso un buffer e viene lanciata al più tardi a
fine PGM, o se il PGM viene arrestato. Nel modo operativo Esecuzione
singola la trasmissione dei dati avviene alla fine del blocco.
Emissione di dialoghi e messaggi d'errore con FN 15: PRINT
"Valore numerico"
Esempio: emissione del numero di dialogo 20
Emissione di dialoghi e parametri Q con D15 PRINT "Parametri Q"
Esempio di applicazione: stampa di protocollo di una misurazione del
pezzo.
Si possono trasmettere contemporaneamente fino ad un massimo di
sei parametri Q e valori numerici. Il TNC li divide mediante barre.
Esempio: emissione del dialogo 1 e del valore numerico Q1
1100 Accesso cinematica impossibile
1101 Pos. mis. non nel campo spost.
1102 Compensazione preset impossibile
Numero errore Testo

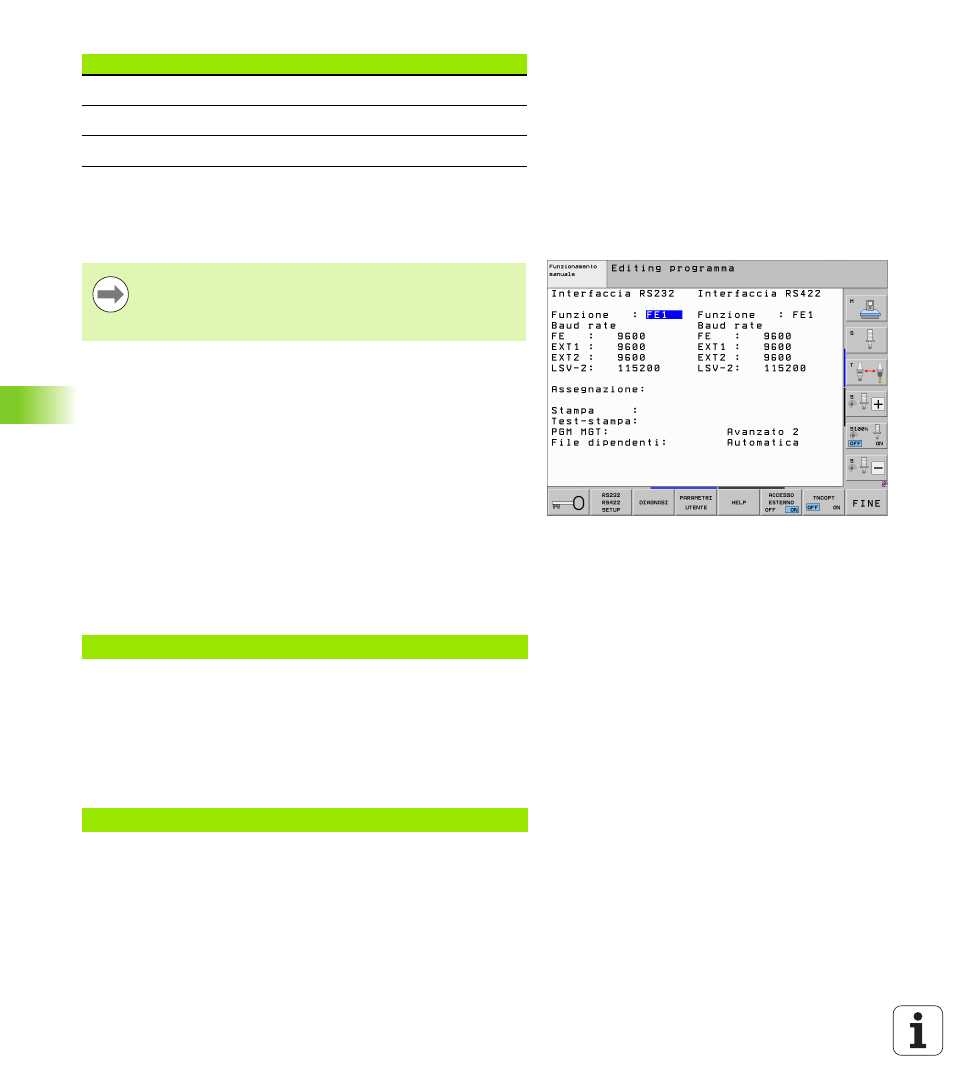

Programmazione dell'interfaccia dati: impostare nella
opzione PRINT o PRINT-TEST il percorso nel quale il TNC
deve memorizzare i testi o valori dei parametri Q. Vedere
"Assegnazione", pagina 576.
Valore numerico da 0 a 99: Dialoghi per i cicli Costruttore
da 100: Messaggi d'errore PLC
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
