HEIDENHAIN iTNC 530 359
1
1
.2 Contr
o
llo anticollisione dinamico (opzione sof
tw
a
re
)

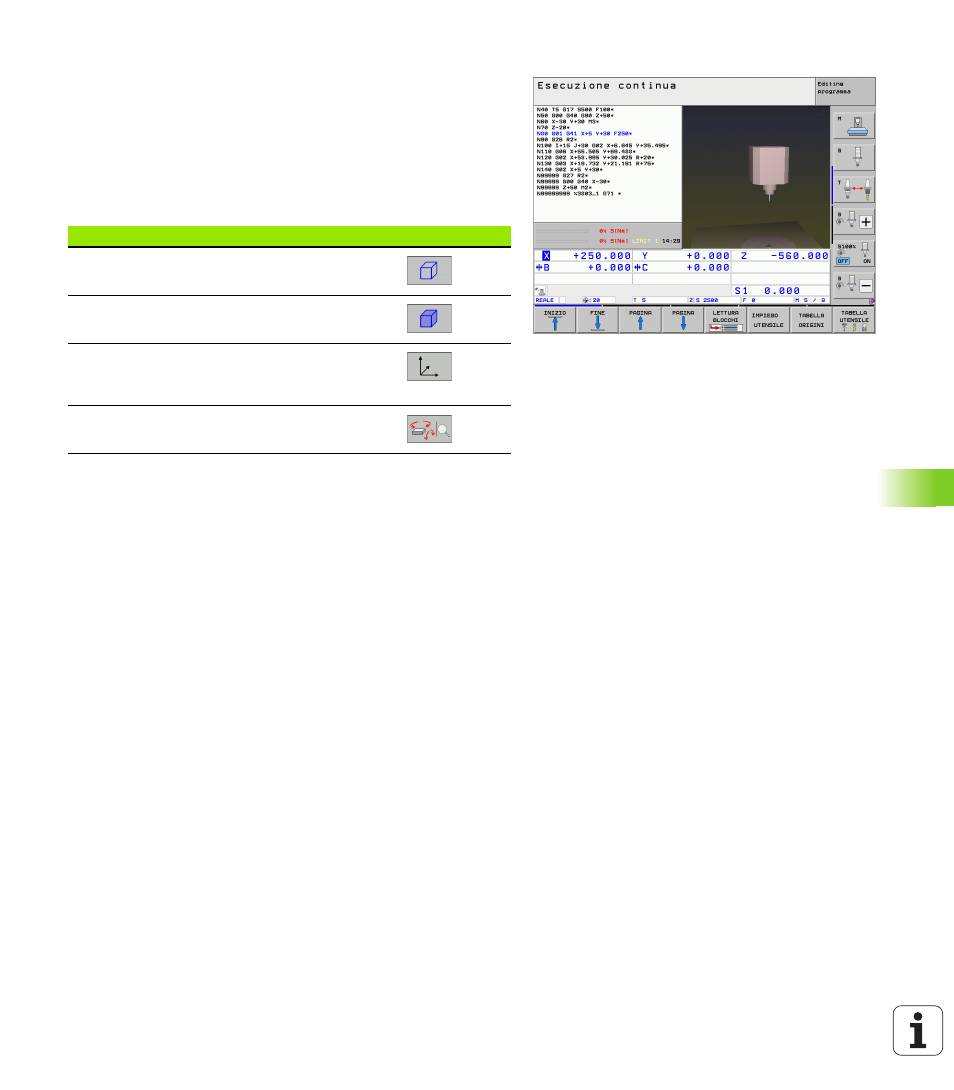

Rappresentazione grafica dello spazio protetto
(funzione FCL4)
Mediante il tasto Ripartizione dello schermo si possono visualizzare in
tre dimensioni gli elementi di collisione fissi definiti sulla macchina e i
dispositivi di serraggio dimensionati (vedere "Esecuzione continua ed
Esecuzione singola" a pagina 74).
Tramite softkey è anche possibile la selezione tra diversi modi di
visualizzazione:
La grafica può anche essere comandata con il mouse. Sono disponibili
le seguenti funzioni:
U Per ruotare in modo tridimensionale il modello a linee: tenere
premuto il tasto destro del mouse e muovere il mouse. Quando si
rilascia il tasto destro del mouse, il TNC orienta il pezzo secondo
l'allineamento definito
U Per spostare il modello a linee: tenere premuto il tasto centrale,
oppure la rotella, del mouse e muovere il mouse. Il TNC sposta il
modello nella direzione corrispondente. Quando si rilascia il tasto
centrale del mouse, il TNC sposta il modello sulla posizione definita
U Per ingrandire con il mouse una determinata zona: tenendo premuto
il tasto sinistro del mouse marcare la zona rettangolare di
ingrandimento; la zona di ingrandimento può essere spostata anche
con movimento orizzontale e verticale del mouse. Quando si rilascia
il tasto sinistro del mouse, il TNC ingrandisce il pezzo sulla zona
definita
U Per ingrandire/ridurre rapidamente con il mouse: ruotare in avanti o
all'indietro la rotella del mouse
U Doppio clic con il tasto destro del mouse: selezionare la vista
standard
Funzione Softkey
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/non visualizzazione dei sistemi di
coordinate, che si creano attraverso le
trasformazioni nella descrizione cinematica
Funzioni di orientamento, rotazione e zoom
