HEIDENHAIN iTNC 530
521
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D

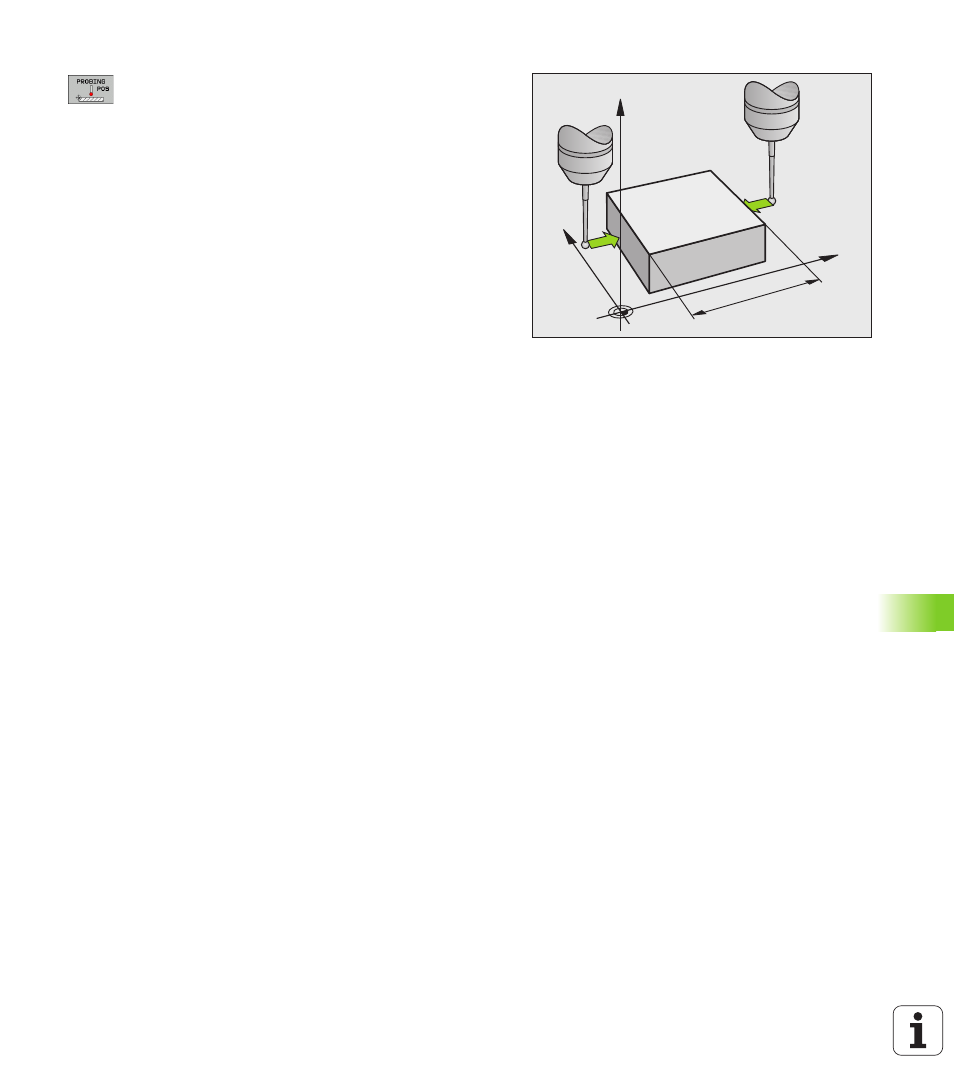

Determinazione delle quote di un pezzo
U
Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U
Posizionare il tastatore vicino al primo punto da
tastare A
U
Selezionare la direzione di tastatura mediante softkey
U
Tastatura: premere il tasto Start NC
U
Prendere nota del valore visualizzato quale origine
(solo nei casi ove l'origine determinata deve rimanere
attiva)
U
Origine: inserire "0"
U
Interruzione del dialogo: premere il tasto END
U
Riselezione della funzione di tastatura: premere il
softkey TASTARE POS
U
Posizionare il tastatore vicino al secondo punto da
tastare B
U
Selezionare la direzione di tastatura con i softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
U
Tastatura: premere il tasto Start NC
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sull'asse di coordinata.
Reset dell'indicazione di posizione sui valori prima della misurazione
della lunghezza
U
Selezione della funzione di tastatura: premere il softkey
TASTARE POS
U
Ritastare il primo punto tastato
U
Impostare l'origine sul valore annotato
U
Interruzione del dialogo: premere il tasto END
Misurazioni di angoli
I sistemi di tastatura 3D consentono anche la determinazione di angoli
nel piano di lavoro. Si misura
l'angolo tra l'asse di riferimento dell'angolo e un bordo del pezzo
oppure
l'angolo tra due bordi
L'angolo misurato verrà visualizzato con un valore massimo di 90°.
Y
X
Z
A
B
l
