HEIDENHAIN iTNC 530 505
14.7 Calibr
a
zione del sist
ema di tastat
ur
a 3D

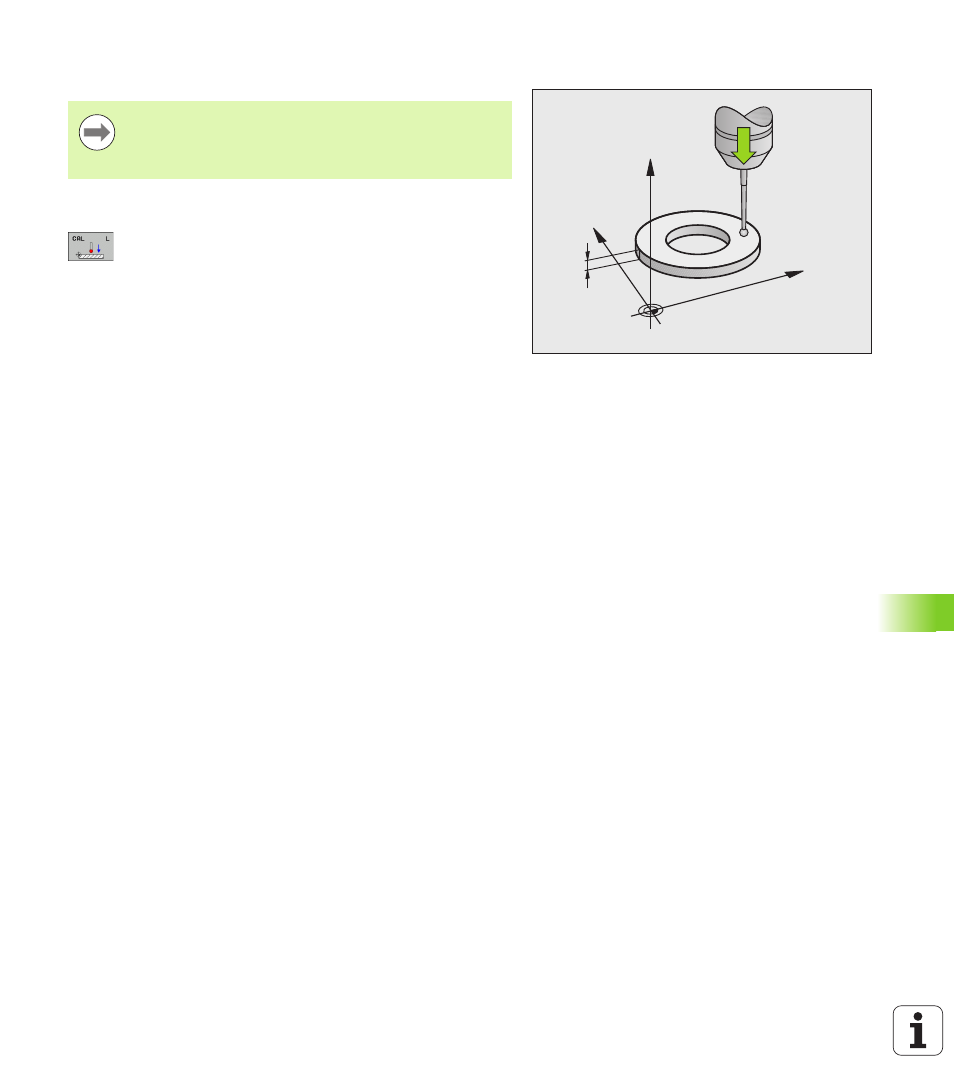

Calibrazione della lunghezza efficace
U Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
U Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizza una finestra menu
con 4 campi di introduzione
U Impostare l'asse utensile (tasto di movimentazione
asse)
U Origine: introdurre lo spessore dell'anello di
regolazione
U I campi RAGGIO EFFICACE SFERA e LUNGH.
EFFICACE non devono essere compilati
U Accostare il tastatore alla superficie dell'anello di
regolazione
U Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
U Tastatura superficie: premere il tasto Start NC
5
Y
X
Z
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
