Panoramica
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:

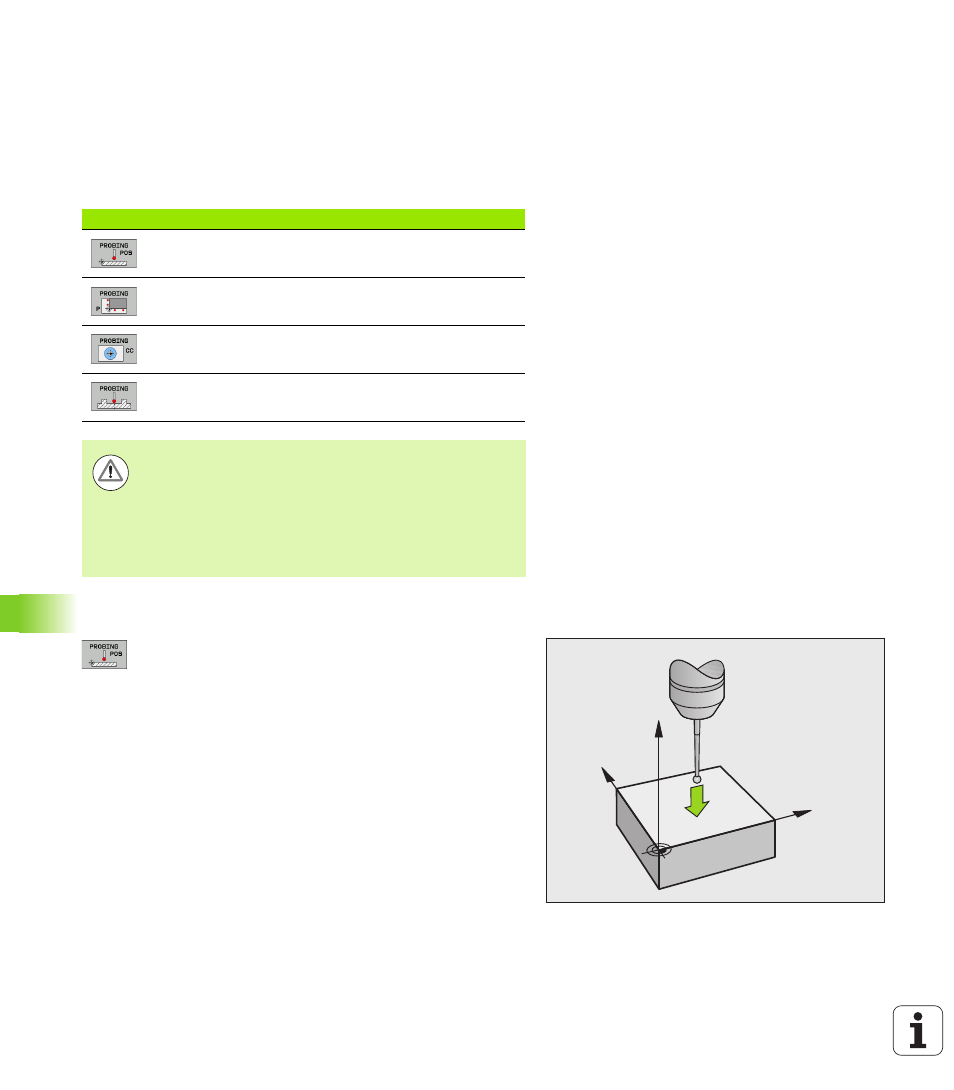

Impostazione dell'origine in un asse qualsiasi
U
Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U
Posizionare il tastatore vicino al punto da tastare
U
Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, ad es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
U
Tastatura: premere il tasto Start NC
U
Origine
: introdurre la coordinata nominale e
confermarla con il softkey SETTARE PUNTI, oppure
registrare il valore in una tabella (vedere "Inserimento
dei valori di misura dai cicli di tastatura in una tabella
origini", pagina 501 o vedere "Inserimento dei valori di
misura dai cicli di tastatura in una tabella Preset",
pagina 502 oppure vedere "Memorizzazione dei valori
di misura nella tabella Preset pallet", pagina 503)
U
Conclusione della funzione di tastatura: premere il
tasto END
Softkey
Funzione
Pagina
Impostazione dell'origine in un asse
qualsiasi
Spigolo quale origine
Impostazione centro cerchio quale
origine
Asse centrale quale origine
Attenzione Pericolo di collisione!
Tenere presente che mentre è attivo uno spostamento
origine il TNC riferisce sempre il valore tastato al Preset
attivo (ovvero all'ultima origine impostata nel modo
operativo Funzionamento manuale), anche se
nell'indicazione di posizione viene calcolato lo
spostamento origine.
Y
X
Z
