o 7.2 Conferma dati da programmi a
dialogo con testo in chiaro
Applicazione
Questa funzione consente di ricavare sezioni di profilo o anche profili
completi da programmi a dialogo con testo in chiaro esistenti, in
particolare creati con sistemi CAM. Il TNC rappresenta i programmi a
dialogo con testo in chiaro in formato bidimensionale o
tridimensionale.
Particolarmente efficiente risulta la conferma dei dati in combinazione
con smartWizard, le UNIT per lavorazioni 2D e 3D.
Apertura del file di dialogo con testo in chiaro
U Selezionare il modo operativo Editing programma
U Selezionare la Gestione file
U Selezionare il menu softkey per la selezione dei tipi di
file da visualizzare: premere il softkey SELEZIONA
TIPO
U Visualizzare tutti i file a dialogo con testo in chiaro:
Premere il softkey MOSTRA H
U Selezionare la directory in cui è memorizzato il file
U Selezionare il file H desiderato
U Con la combinazione di tasti CTRL+O selezionare il
dialogo Apri con...
U Selezionare Apri con Convertitore e confermare con

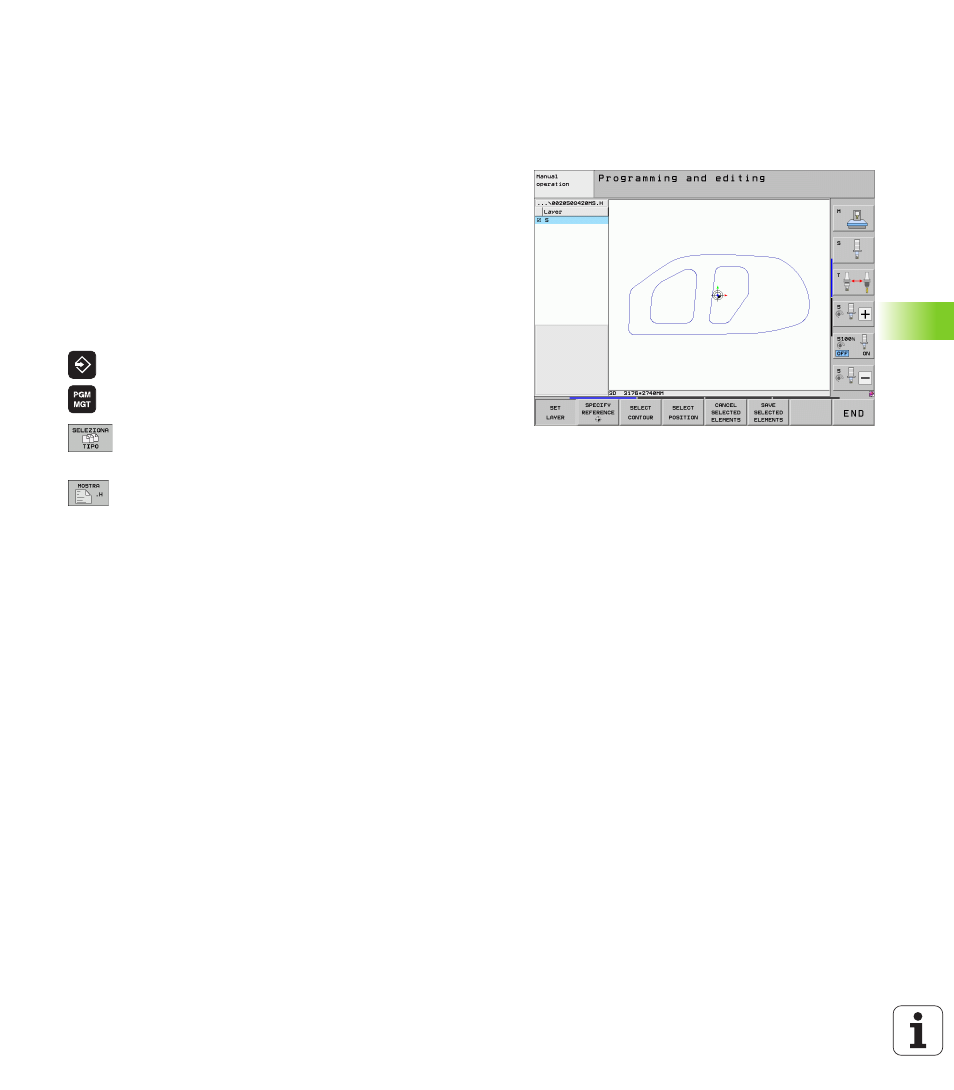

il tasto ENT: il TNC apre il file con testo in chiaro e
rappresenta graficamente gli elementi del profilo
Definizione origine, selezione e memorizzazione
del profilo
La definizione dell'origine e la selezione dei profili sono identiche alla
conferma dei dati di un file DXF:
„ Vedere "Definizione dell'origine", pagina 245
„ Vedere "Selezione e memorizzazione del profilo", pagina 247
