418 Programmazione: lavorazione a più assi
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri di immissione

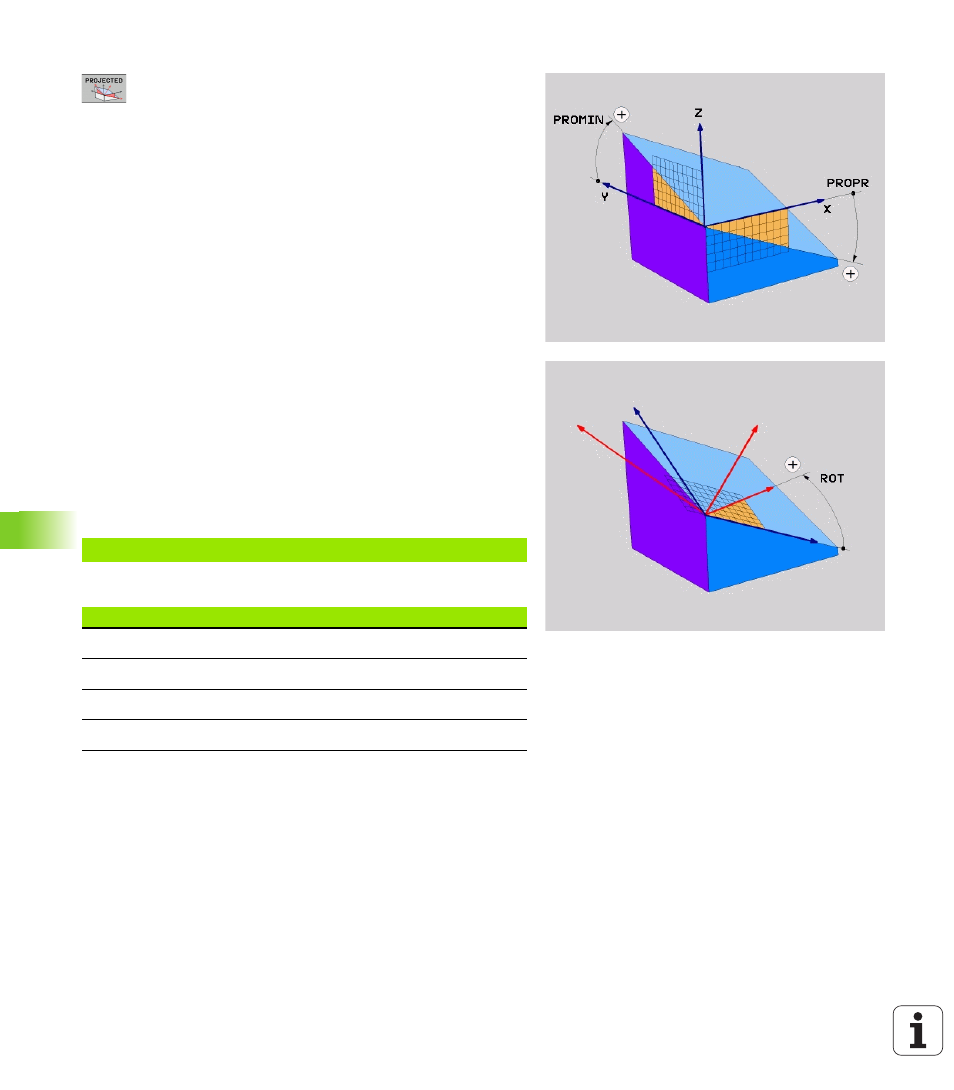

U Angolo proiez. 1º piano coord.? : angolo proiettato
del piano di lavoro ruotato nel 1º piano di coordinate
del sistema di coordinate fisso della macchina (Z/X
per asse utensile Z, vedere figura in alto a destra)
Campo di immissione da -89.9999° a +89.9999°.
L’asse 0° è l’asse principale del piano di lavoro attivo
(X con asse utensile Z, direzione positiva, vedere
figura in alto a destra)
U Angolo proiez. 2º piano coord.? : angolo proiettato
nel 2º piano di coordinate del sistema di coordinate
fisso della macchina (Y/Z con asse utensile Z, vedere
figura in alto a destra) Campo di immissione da -
89.9999° a +89.9999°. L’asse 0° è l’asse secondario
del piano di lavoro attivo (Y con asse utensile Z)
U Angolo ROT del piano ruotato? : rotazione del
sistema di coordinate ruotato intorno all'asse utensile
ruotato (corrisponde a una rotazione con il ciclo 10
ROTAZIONE). Attraverso l’angolo di rotazione si può
determinare in modo semplice la direzione dell’asse
principale del piano di lavoro (X con asse utensile Z, Z
con asse utensile Y, vedere figura in centro a destra).
Campo di immissione da 0° a +360°
U Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 428)
Blocco NC
Sigle utilizzate
5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 .....
Sigla Significato
PROJECTED Ingl. projected = proiettato
PROPR principle plane: piano principale
PROMIN minor plane: piano secondario
ROT Ingl. rotation: rotazione
