482 9 Programmazione: Funzioni speciali
9.1
0
FUNCTION TCPM (opzione sof
tw
a
re
2)
9.10 FUNCTION TCPM (opzione
software 2)
Funzione

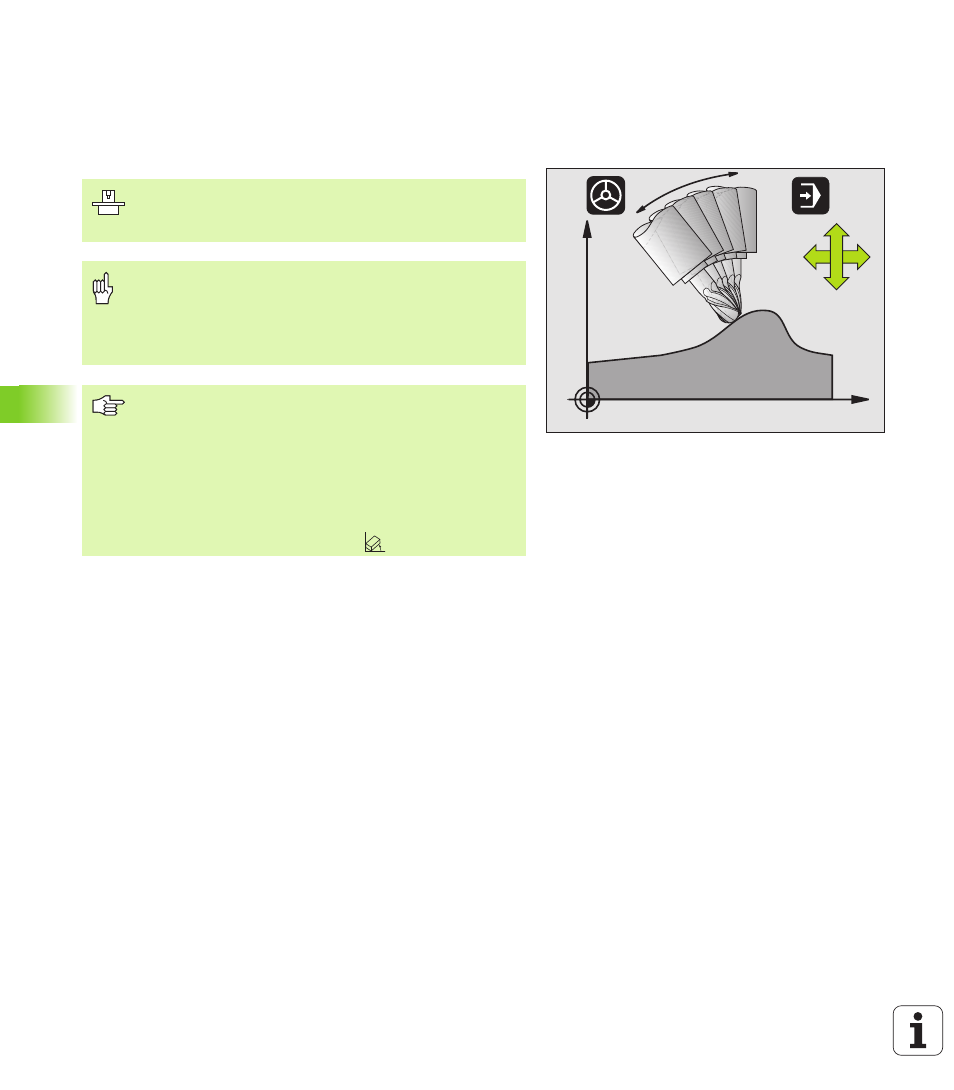

FUNCTION TCPM è uno sviluppo della funzione M128, con cui si può
definire il comportamento del TNC nel posizionamento di assi di
rotazione. A differenza di M128, con FUNCTION TCPM è possibile definire
autonomamente il comportamento di diverse funzionalità:
„ Comportamento dell'avanzamento programmato: F TCP / F CONT
„ Interpretazione delle coordinate di asse di rotazione programmate
nel programma NC: AXIS POS / AXIS SPAT
„ Tipo di interpolazione tra la posizione di partenza e quella di arrivo:
PATHCTRL AXIS
/ PATHCTRL VECTOR
X
Z
B
Z
X
La geometria della macchina deve essere definita dal
Costruttore in parametri macchina oppure in tabelle di
cinematica.
Per assi orientabili con dentatura Hirth:
modificare la posizione dell'asse orientabile unicamente
dopo aver portato l'utensile fuori ingombro. Altrimenti il
ritiro dalla dentatura potrebbe causare dei danneggiamenti
del profilo.
Prima di eseguire posizionamenti con M91 oppure M92 e
prima di un TOOL CALL: reset di FUNCTION TCPM.
Per evitare lesioni del profilo, con FUNCTION TCPM si
dovrebbero utilizzare solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio laterale.
Se è attiva FUNCTION TCPM, il TNC visualizza
nell'indicazione di stato il simbolo
.
