382 8 Programmazione: Cicli
8.6 Cicli SL
SVUOTAMENTO (Ciclo 22)
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto del SOVRAMETALLO PER FINITURA LATERALE
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa il
profilo dall'interno verso l'esterno con AVANZAMENTO DI
FRESATURA Q12

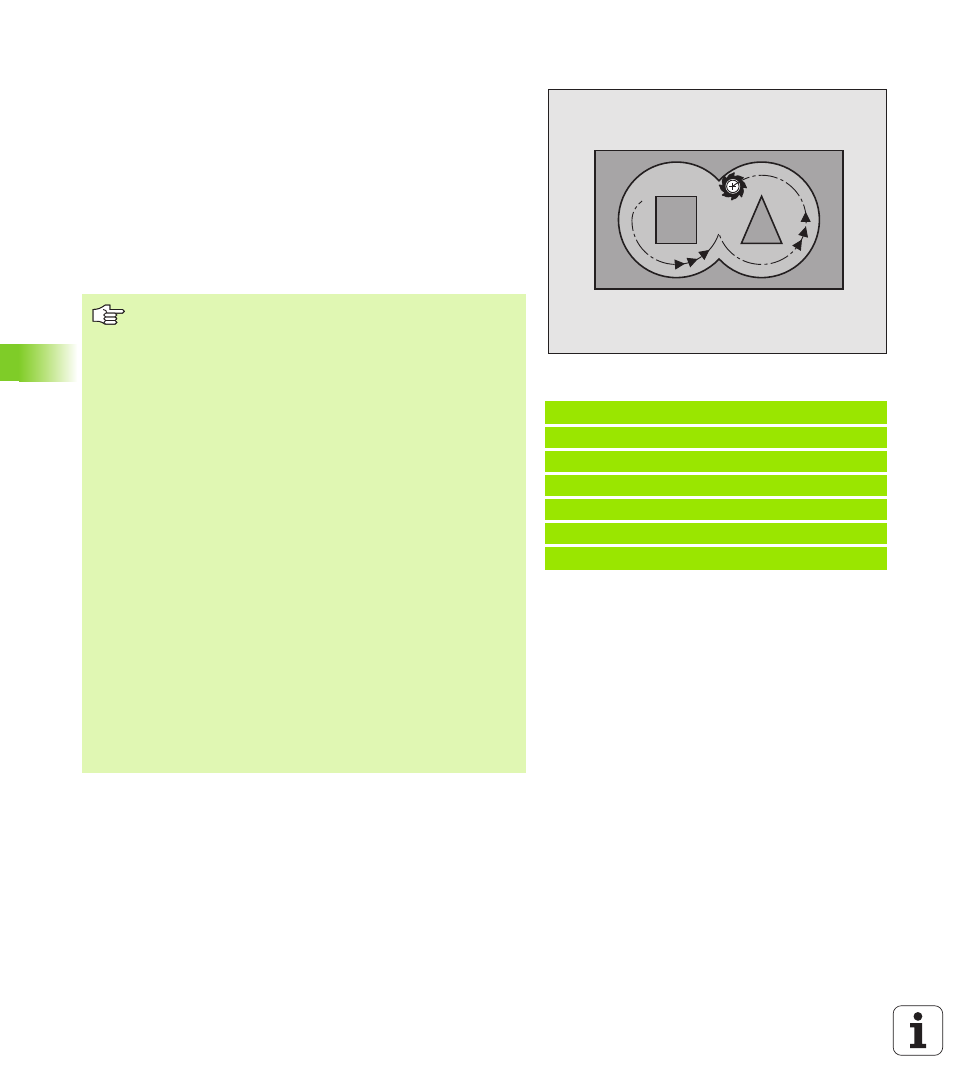

3 I profili delle isole (qui: C/D) vengono contornati con avvicinamento
della fresa al profilo delle tasche (qui A/B)
4 Nel passo successivo, il TNC porta l'utensile alla successiva
profondità di accostamento e ripete l'operazione di svuotamento,
fino a quando viene raggiunta la profondità programmata
5 Alla fine il TNC riporto l'utensile all'altezza di sicurezza
Esempio: Blocchi NC
59 CYCL DEF 22.0 SVUOTAMENTO
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOT.
Q18=1 ;UTENS. SGROSSATURA
Q19=150 ;AVANZ. PENDOL.
Q208=99999 ;INVERS. AVANZAMENTO
C D
A B
Da osservare prima della programmazione
Utilizzare event. una fresa con tagliente frontale a taglio
centrale (DIN 844) oppure effettuare una preforatura con il
ciclo 21.
La strategia di penetrazione del ciclo 22 viene definita con
il parametro Q19 e con le colonne ANGLE e LCUTS della
tabella utensili:
„ Se è definito Q19=0, il TNC penetra sempre in modo
perpendicolare, anche se per l'utensile attivo è definito
un angolo di penetrazione (ANGLE)
„ Se si definisce ANGLE=90°, il TNC penetra in modo
perpendicolare. Viene utilizzato come avanzamento di
penetrazione l'avanzamento di pendolamento Q19
„ Se l'avanzamento di pendolamento Q19 è definito nel
ciclo 22 e ANGLE è definito tra 0.1 e 89.999 nella tabella
utensili, il TNC penetra con traiettoria elicoidale con il
valore ANGLE definito
„ Se l'avanzamento di pendolamento è definito nel ciclo
22 e nella tabella utensili non è definito alcun ANGLE, il
TNC emette un messaggio d'errore
„ Se le circostanze geometriche sono tali da non
consentire la penetrazione con traiettoria elicoidale
(geometria della scanalatura), il TNC tenta di penetrare
con pendolamento. La lunghezza di pendolamento viene
calcolata da LCUTS e da ANGLE (lunghezza di
pendolamento = LCUTS / tan ANGLE)
