8.6 Cicli SL
Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un'isola.
Sottoprogrammi: tasche sovrapposte

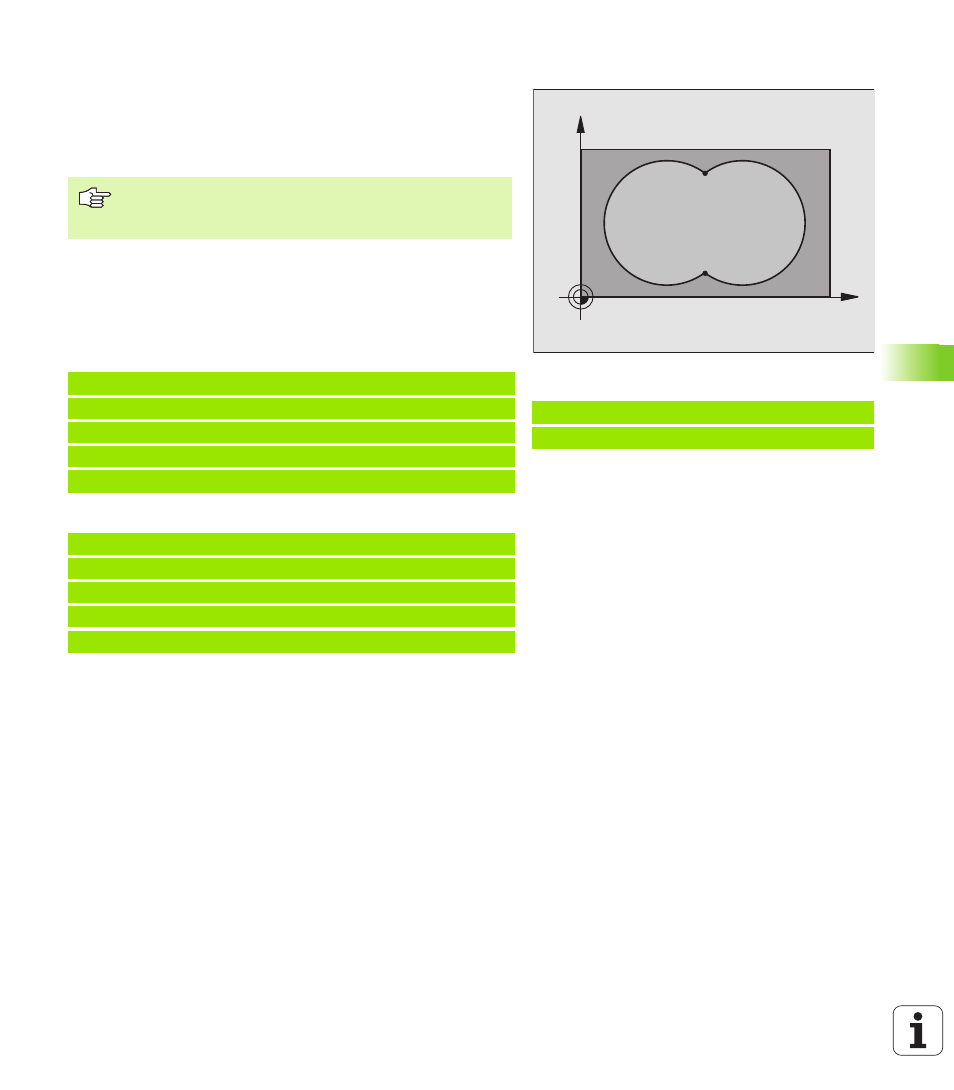

Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non occorre
programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca A
Sottoprogramma 2: Tasca B
Esempio: Blocchi NC
12 CYCL DEF 14.0 PROFILO
13 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
X
Y
A B
S
1
S
2
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
