HEIDENHAIN iTNC 530 41
1
.2 Unità video e tastier
a
Pannello operativo
Il TNC può essere fornito a scelta con il pannello operativo TE 420 o

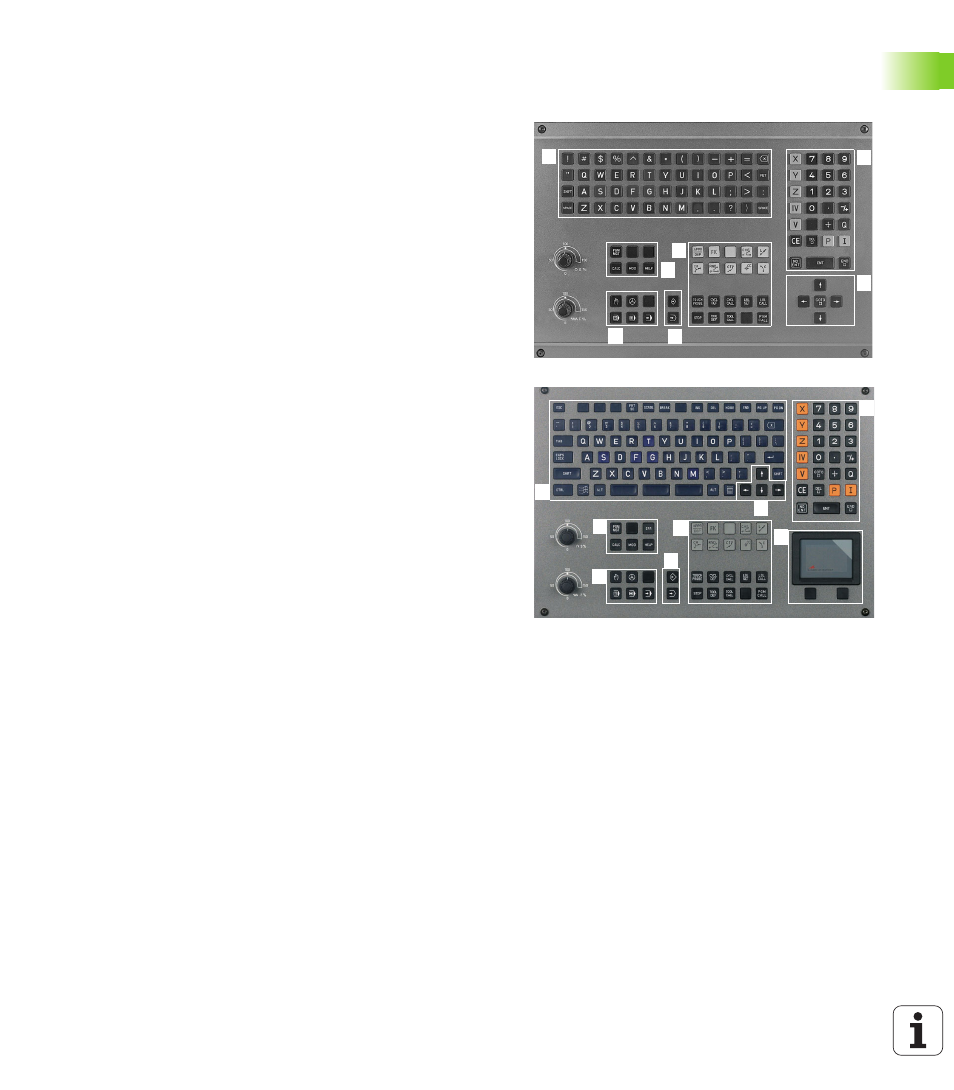

TE 530. La figura a destra in alto mostra gli elementi del pannello
operativo TE 420, la figura a destra al centro mostra gli elementi del
pannello operativo TE 530:
Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina. I tasti esterni, p.es. NC-START, vengono spiegati nel
Manuale della macchina.
1 Tastiera alfanumerica per l'immissione di testi, di nomi di file dati
e per le programmazioni DIN/ISO.
Versione a due processori: tasti addizionali per comandi Windows
2 „ Gestione file dati
„ Calcolatore tascabile
„ Funzione MOD
„ Funzione HELP
3 Modi operativi "Programmazione"
4 Modi operativi "Macchina"
5 Apertura dialogo di programmazione
6 Tasti cursore e istruzione di salto GOTO
7 Immissione di valori numerici e selezione degli assi
8 Area mouse: solo per l’uso della versione a due processori
