402 8 Programmazione: Cicli
8.6 Cicli SL

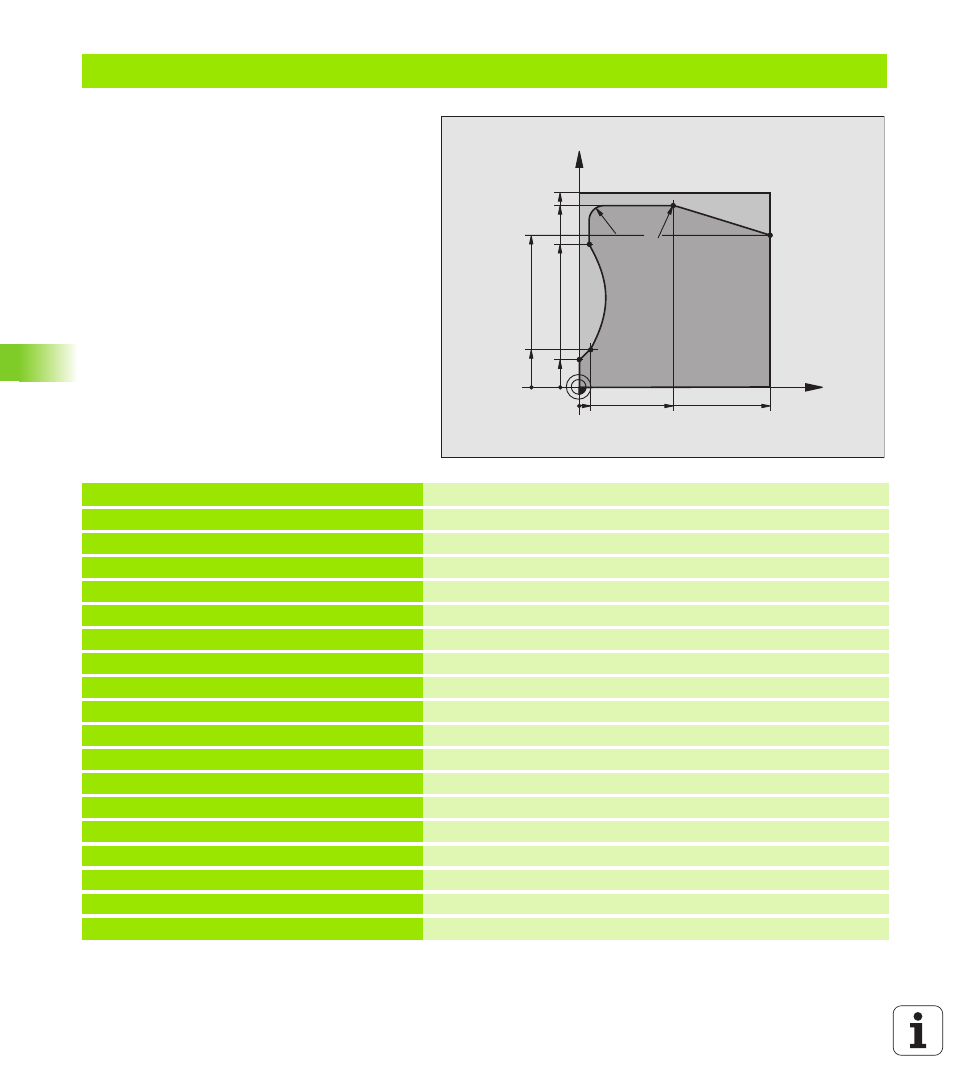

Esempio: Profilo sagomato
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definizione utensile
4 TOOL CALL 1 Z S2000 Chiamata utensile
5 L Z+250 RO FMAX Disimpegno utensile
6 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
7 CYCL DEF 14.1 LABEL PROFILO 1
8 CYCL DEF 25.0 PROFILO SAGOMATO Definizione dei parametri di lavorazione
Q1=-20 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q5=+0 ;COOR. SUPERF.
Q7=+250 ;ALTEZZA DI SICUREZZA
Q10=5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=200 ;AVANZ. FRESATURA
Q15=+1 ;TIPO DI FRESATURA
9 CYCL CALL M3 Chiamata ciclo
10 L Z+250 R0 FMAX M2 Disimpegno dell'utensile, fine del programma
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
