INSTALLAZIONE
5
HPR130 per taglio manuale Manuale di istruzioni 3-39
Circuito di alimentazione del gas
Per tutti i gas di alimentazione possono essere utilizzati dei tubi rigidi di rame o dei tubi flessibili. Non utilizzare tubi di
acciaio o alluminio.
Dopo l’installazione, mettere in pressione l’intero sistema e controllare che non vi siano perdite.
I diametri raccomandati per i tubi flessibili sono 10 mm per lunghezze < 23 m e 12 mm per lunghezze > 23 m.
Per sistemi di tubi flessibili, usare tubi adatti a contenere gas inerti per trasportare l’aria, l’azoto o le miscele argo-
idrogeno.

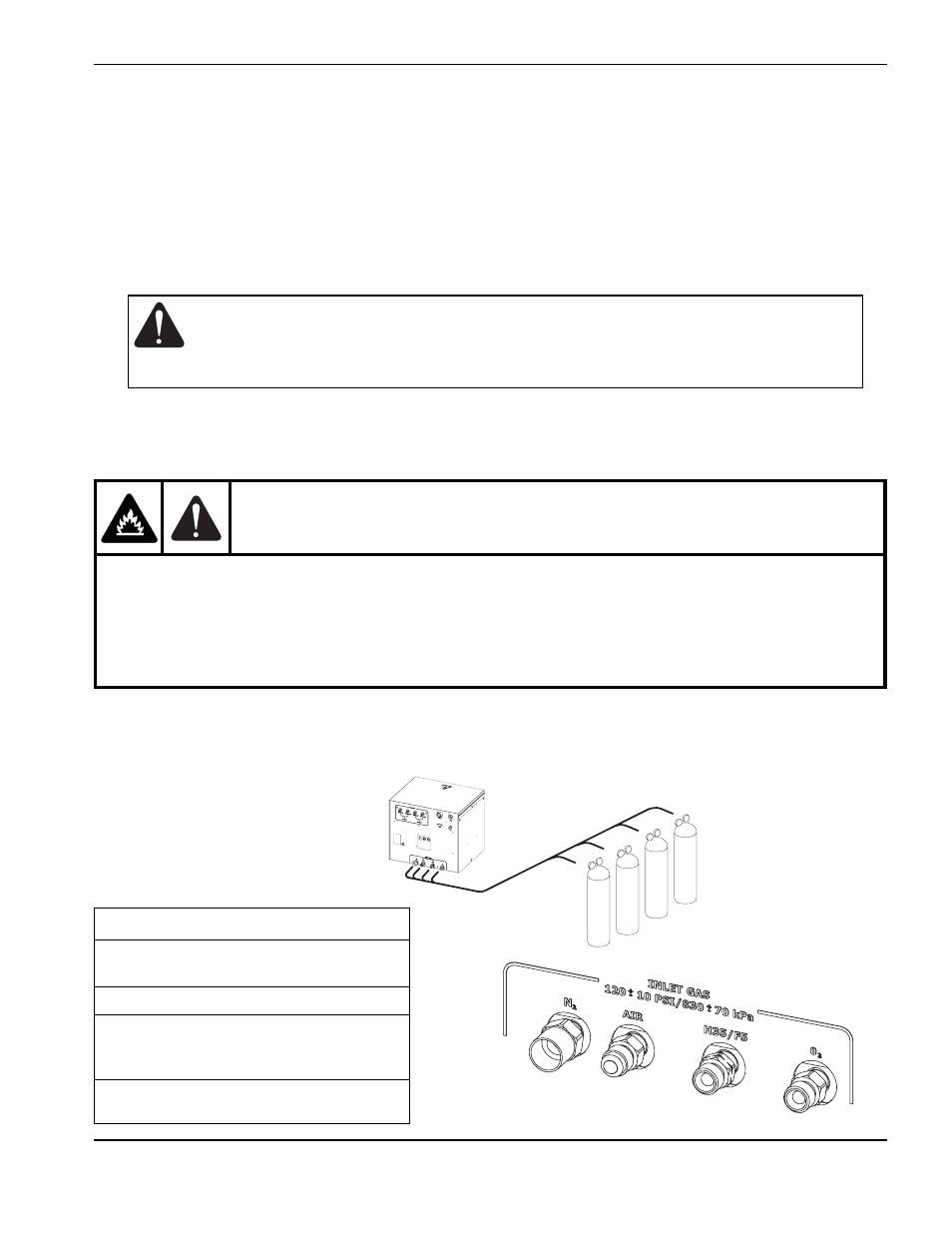

Collegamento dei gas di alimentazione
Collegare i gas di alimentazione alla consolle del gas. I cavi torcia devono essere spurgati ogni volta che si cambia
tipo di gas.
Nota: Quando si utilizza l’ossigeno come gas plasma, è necessario collegare l’aria alla consolle
del gas in modo da ottenere le miscele corrette nei modi preflusso e taglio.
Attenzione: Quando si configura la consolle del gas per l’alimentazione dei gas,
assicurarsi che tutti i tubi flessibili, le connessioni e i raccordi siano
adatti per l’utilizzo di ossigeno, argo-idrogeno e metano. L’installazione
deve essere eseguita nel rispetto delle normative locali o nazionali.
Avvertenza
IL TAGLIO CON OSSIGENO PUÒ PROVOCARE INCENDI O ESPLOSIONI
Il taglio eseguito usando ossigeno come gas plasma può causare un rischio potenziale di incendio
come conseguenza dell’atmosfera arricchita di ossigeno che si crea. Come precauzione, Hypertherm
raccomanda di installare un sistema di aspirazione prima di tagliare con ossigeno.
Sono necessari dei dispositivi di blocco del ritorno di fiamma (a meno che non siano disponibili per i
gas specifici o per le pressioni richieste) per impedire che la fiamma si propaghi all’indietro nel gas
di alimentazione.
Raccordo Dimensione
N
2
5/8 – 18, Destro, interno
(Gas inerte) “B”
Aria 9/16 – 18, JIC, #6
H35 / H5 9/16 – 18 Sinistro,
(Miscela di gas plasma
combustibile)”B”
O
2
9/16 – 18, Destro
(ossigeno) “B”
