INSTALLAZIONE
5
3-14 HPR130 per taglio manuale Manuale di istruzioni

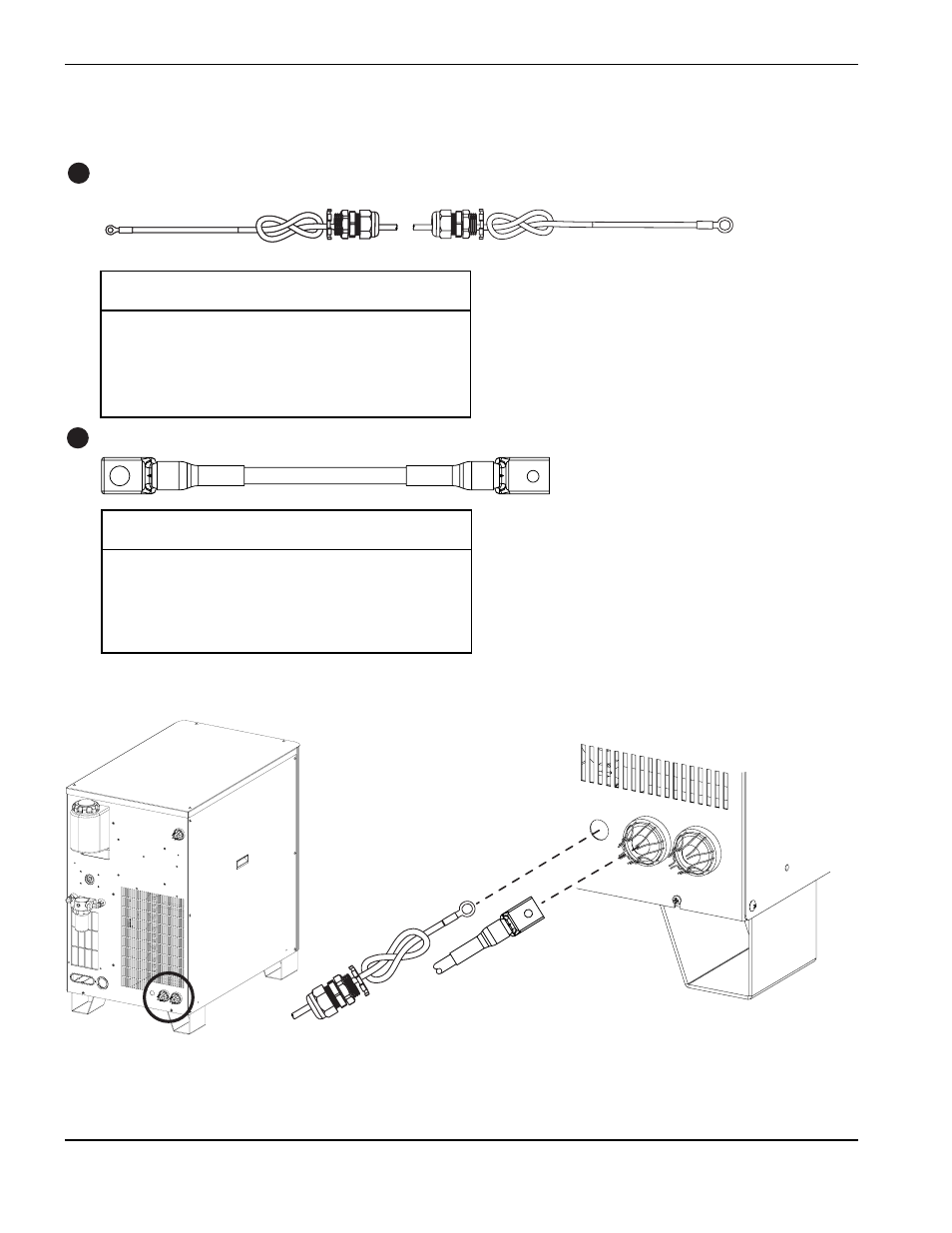

Cavi da generatore a consolle di accensione
Cavo dell’arco pilota 1
Cavo negativo 2
Cavo dell’arco
pilota
Cavo negativo
Consolle di accensione Generatore
Consolle di accensione Scheda di I/O
Codice Codice
articolo Lunghezza articolo Lunghezza
123702* 1.5 m (5 ft) 123815 20 m (65 ft)
123661 3 m (10 ft) 123734 25 m (82 ft)
123813 4.5 m (15 ft) 123664 35 m (115 ft)
123662 7.5 m (25 ft) 123665 45 m (150 ft)
123814 10 m (35 ft) 123778 60 m (200 ft)
123663 15 m (50 ft) 123779 75 m (250 ft)
Codice Codice
articolo Lunghezza articolo Lunghezza
123803* 1.5 m (5 ft) 123823 20 m (65 ft)
123820 3 m (10 ft) 123735 25 m (82 ft)
123821 4.5 m (15 ft) 123668 35 m (115 ft)
123666 7.5 m (25 ft) 123669 45 m (150 ft)
123822 10 m (35 ft) 123824 60 m (200 ft)
123667 15 m (50 ft) 123825 75 m (250 ft)
* I cavi numero 123803 e 123702 servono per i sistemi con la consolle di accensione montata sul generatore.
