INSTALLAZIONE
5
3-10
HPR130 per taglio manuale
Manuale di istruzioni

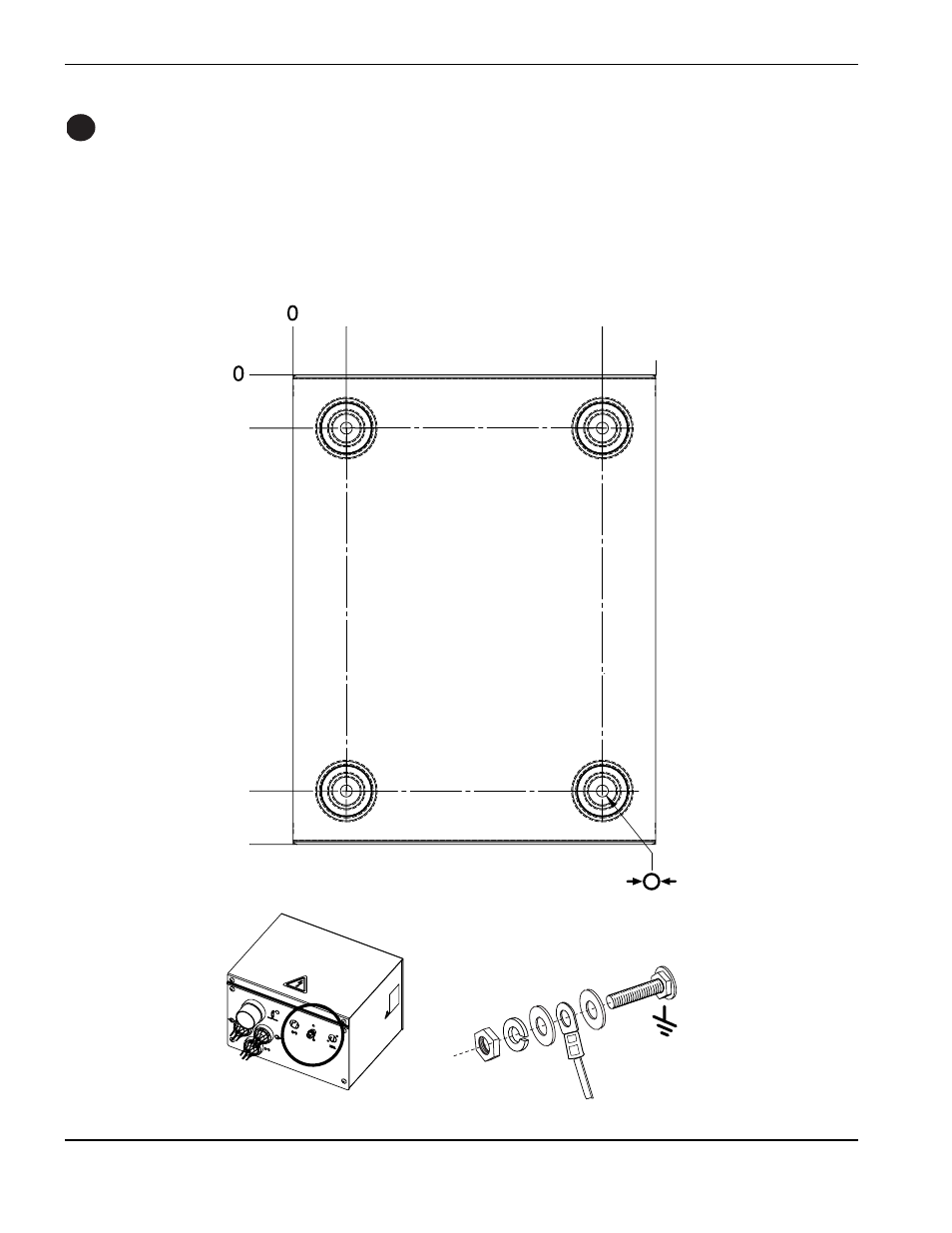

Montaggio della consolle di accensione
• Se si utilizza una configurazione RHF (alta frequenza remota), la consolle di accensione deve essere
montata sul ponte della macchina utensile.
• Se si utilizza una configurazione LHF (alta frequenza locale), la consolle di accensione deve essere
montata sul generatore.
• Lasciare dello spazio per rimuovere il coperchio superiore, in modo da facilitare la manutenzione.
B
7 mm
(4 posizioni)
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
Messa a terra della consolle di accensione
