INSTALLAZIONE
5
3-26 HPR130 per taglio manuale Manuale di istruzioni

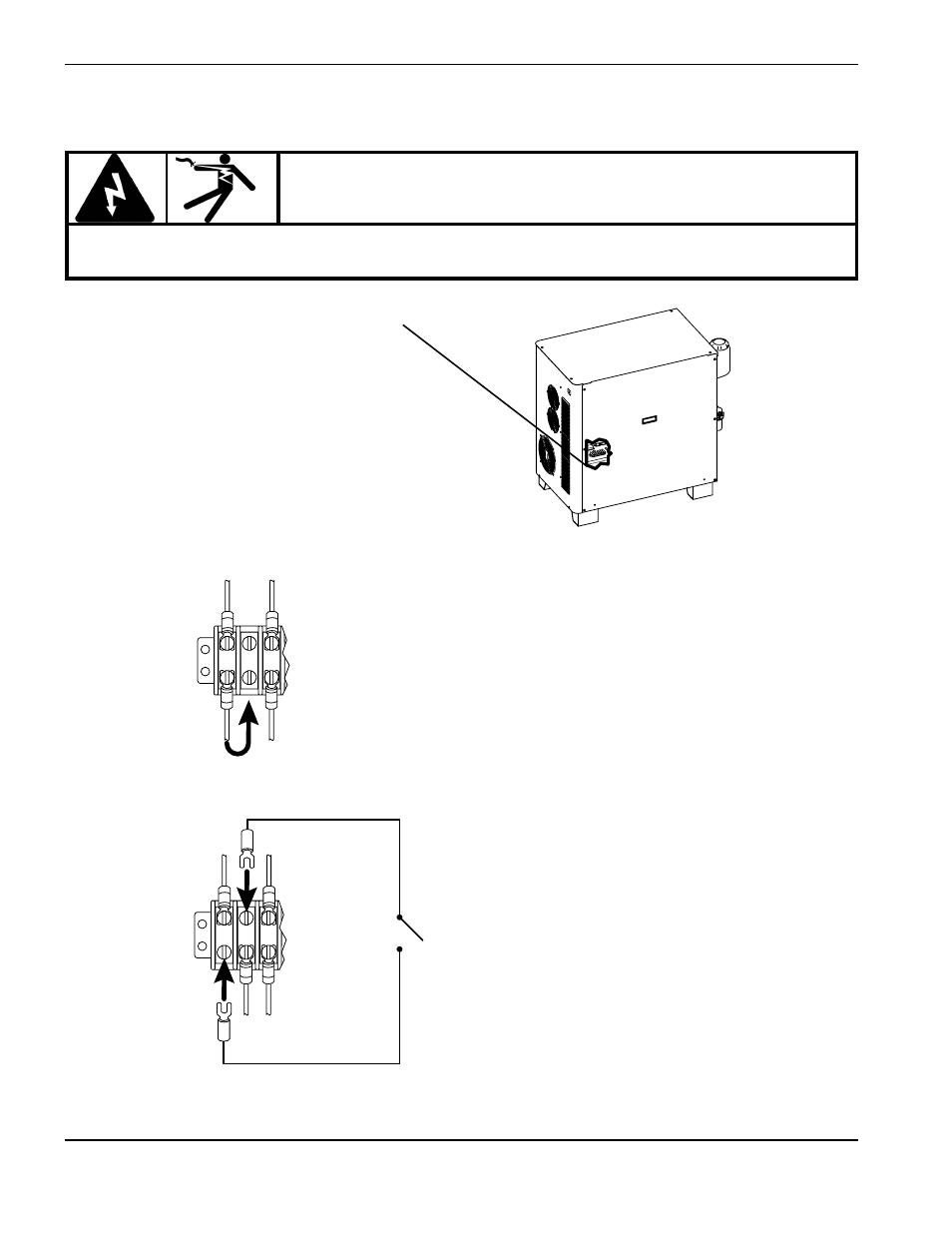

1. Individuare la morsettiera 2 (TB2) sul generatore.
2. Rimuovere il filo 1 nel modo indicato e collegarlo al terminale 2.
3. Collegare l’interruttore ai terminali 1 e 2 come indicato.
Nota: L’interruttore di alimentazione principale sulla consolle del gas deve trovarsi nella posizione
ON affinché l’interruttore a distanza possa funzionare.
Posizione di TB2
1 2 3
1 3
TB2
1 3
1 2 3
1 3
TB2
1 3
Nota: Usare un interruttore, un relé o un relé a
stato solido compatibile con la tensione di
24VAC a 100mA. Occorre utilizzare un
interruttore con contatto permanente e non
un interruttore con contatto momentaneo.
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l'alimentazione elettrica prima di eseguire la manutenzione. Consultare la Sezione
Sicurezza del manuale di istruzioni per ulteriori raccomandazioni sulla sicurezza.
Interruttore di accensione on/off a distanza (fornito dal cliente)
