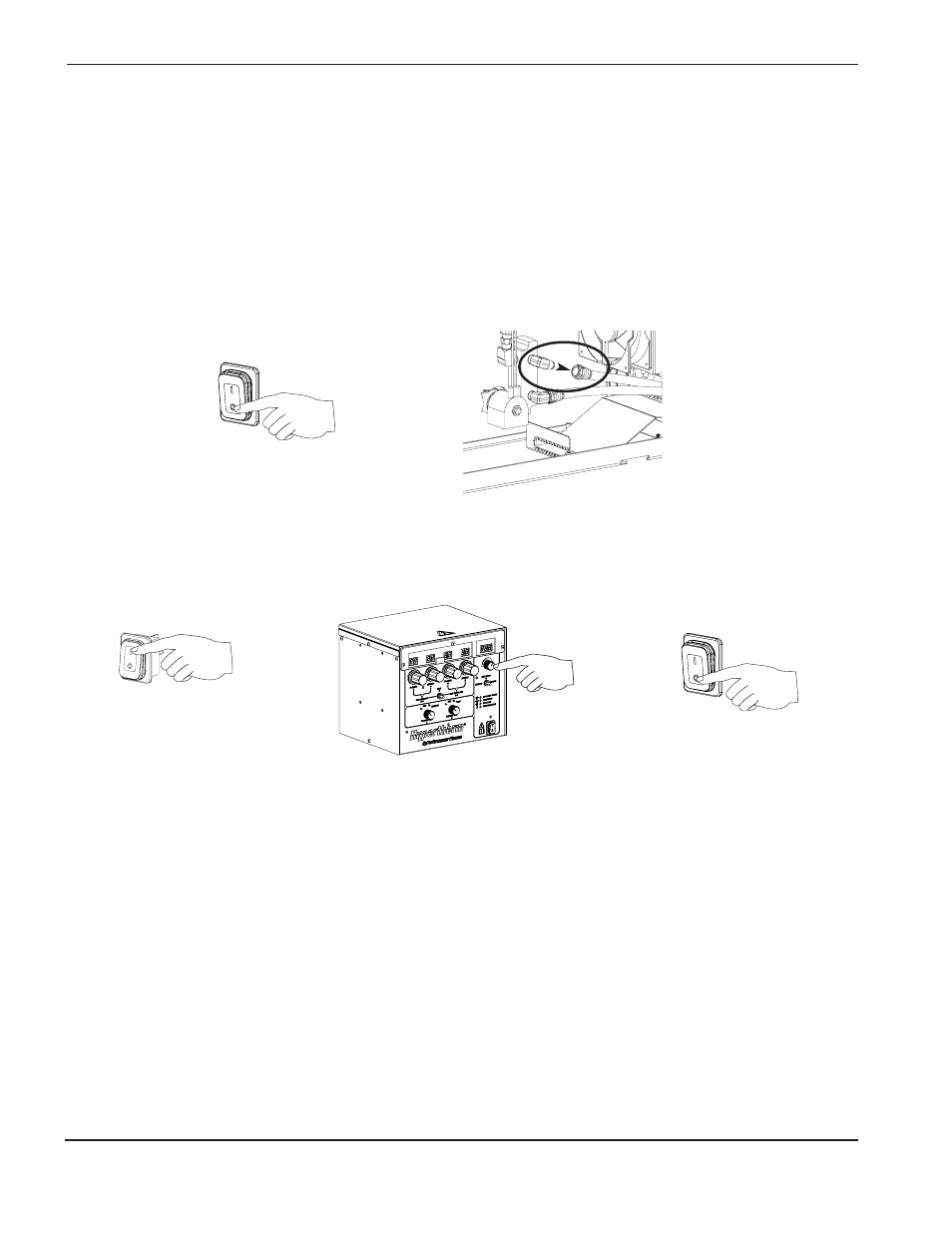

1. Spegnere il sistema. Scollegare il tubo flessibile di ritorno del refrigerante (tubo blu con striscia rossa) dal
collettore sul generatore e metterlo in un contenitore da 20 litri.
2. Accendere il sistema. Premere e tenere premuto il potenziometro di selezione della corrente (8) e far fuoriuscire
il refrigerante per 60 secondi. Rilasciare il selettore (8) e quindi spegnere l’alimentazione.
3. Misurare il volume del refrigerante contenuto all’interno del contenitore. Esso dovrebbe essere pari a circa 4 litri.
Se nel contenitore ci sono meno di 4 litri potrebbe esserci un restringimento nel circuito del refrigerante oppure
un problema nella pompa. La portata totale diminuisce quando il tubo flessibile di ritorno viene è collegato, ed
essa si porta ad un valore vicino a quello impostato.
4. Se la portata è maggiore o uguale a 2,65 l/min, controllare il segnale di tensione proveniente dal flussostato.
MANUTENZIONE
5
5-20 HPR130 per taglio manuale Manuale di istruzioni
Procedura di prova della portata di refrigerante
La scheda di controllo (PCB3) riceve un segnale di tensione dal flussostato proporzionale alla portata (l/min o gpm)
del refrigerante. Una tensione di 0,67 VCC proveniente dal flussostato corrisponde ad una portata di 2.3 l/min (0,6
gpm). La scheda PCB3 consente al sistema di funzionare se il segnale di tensione è maggiore o uguale a
0,67 VCC. Se la consolle del gas visualizza un errore di portata di refrigerante (093) il sistema deve essere spento
(OFF) e riacceso (ON) e deve essere eseguito il seguente test per stabilire se il problema è legato alla portata di
refrigerante insufficiente o al flussostato difettoso.
