5-32 HPR130 per taglio manuale Manuale di istruzioni
6. Se il chopper non fornisce +311 VCC, verificare che i LED2 e D2 siano accesi. Se sono spenti, verificare che ci
sia una tensione di 120 V su JP9.6, sui pin 1 e 2, sul chopper. Se non c’è una tensione di 120 V su JP9.6,
ispezionare il cablaggio sulla scheda di distribuzione di potenza. Riparare o sostituire tutti i componenti difettosi.
Verificare inoltre che il LED1 sia acceso quando viene dato il comando START. Se il LED1 non è acceso
quando viene dato il segnale di START, verificare che J9.1 sia alloggiato correttamente sul chopper. Ispezionare
il cablaggio da J9.1 alla scheda di controllo. Se il cablaggio e le correzioni sono OK, sostituire la scheda di
controllo.
7. Se un chopper non fornisce ancora +311 VCC dopo aver completato la procedura indicata sopra, sostituire il
chopper.

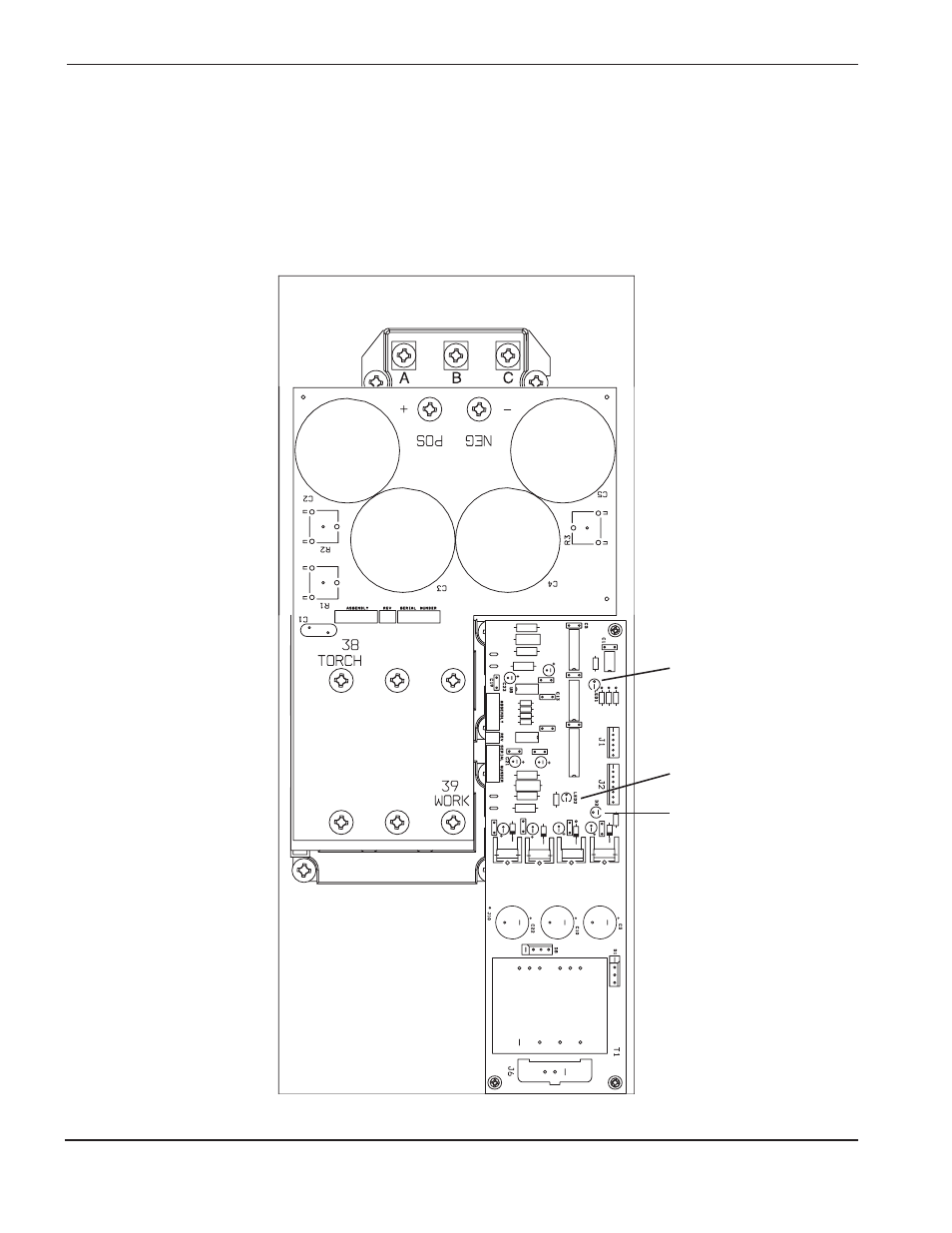

Modulo chopper– vista frontale
Raddrizzatore
in ingresso
Ponte di ingresso
(ingresso trifase CA)
LED1
D2
LED2
