INSTALLAZIONE
3-8
HPR130 per taglio manuale
Manuale di istruzioni

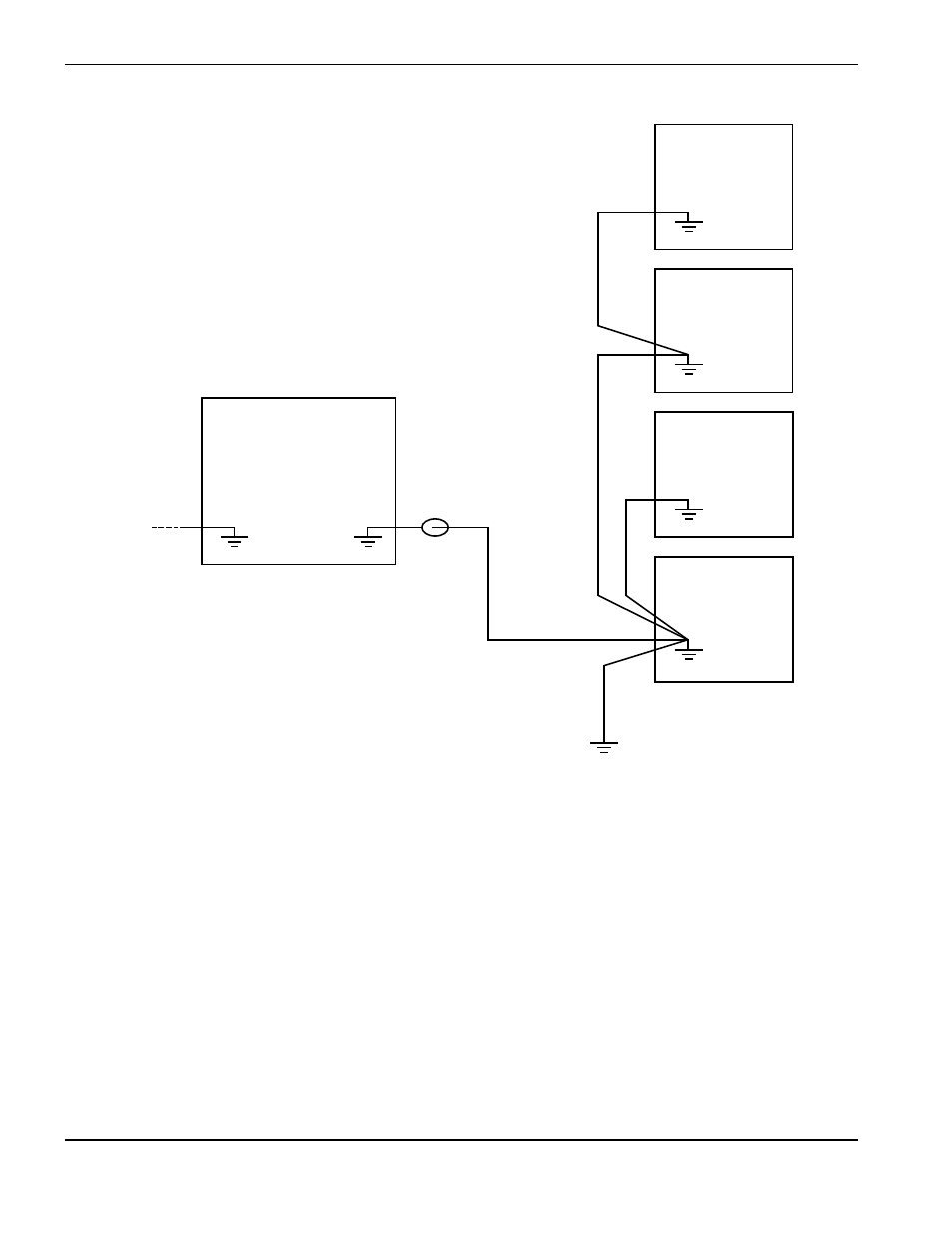

Figura 2
Configurazione alternativa del collegamento di terra
La disposizione migliore del cavo è quella indicata, ma è accettabile anche un collegamento a stella delle terre
della consolle del gas, e degli altri componenti, alla consolle di accensione. Quest’ultima NON deve essere
collegata a stella tramite altri componenti al tavolo di lavoro.
Generatore plasma
(PE)
(PE)
Cavo di terra
Bobina di ferrite
Asta di terra
supplementare
Consolle del gas
Altri componenti
che ricevono potenza
dall’alimentatore plasma
Consolle di
accensione
Tavolo di lavoro
(PE)
(PE)
